Qué significa "según plano"

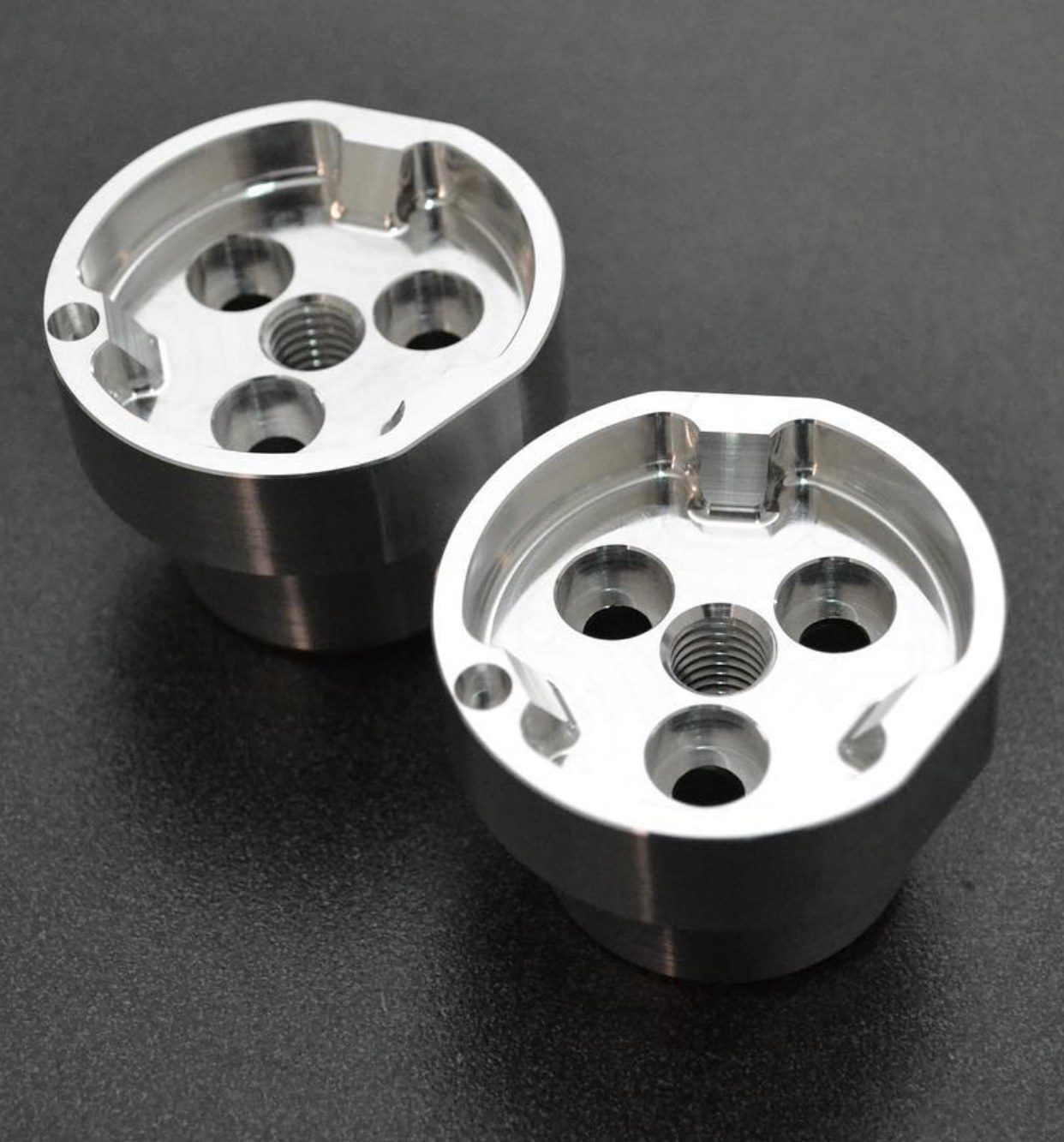

Trabajar según plano quiere decir que cada cota, tolerancia, rosca y acabado de la pieza sale directamente de su dibujo — no de un catálogo. Es la forma de trabajo natural para piezas especiales a medida que no existen como producto estándar: cuerpos de racor, vástagos, casquillos, bujes, tuercas especiales, insertos roscados, separadores y componentes internos de válvulas y fittings. Fabricamos el componente, no la válvula terminada. Basta con que el plano defina el material o la aleación, las cotas críticas con su tolerancia, el acabado superficial (Ra) y la cantidad por lote; con eso preparamos la cotización.
Del prototipo a la serie
El mismo plano nos lleva del prototipo a la gran serie sin cambiar de proveedor. En prototipo validamos geometría, ajustes y proceso; en la corrida de producción aplicamos control estadístico (SPC) sobre las características críticas y control 100% de las cotas que su plano marca como clave. No fijamos una cantidad mínima estricta: los primeros pedidos suelen arrancar en torno a 1,000 piezas y escalamos según su programa. El tiempo de entrega típico es de 3 a 5 semanas desde el plano aprobado.
Torneamos desde barra, no fundimos
Toda la producción es a partir de barra estirada de latón, con maquinado CNC en casa; cuando el diseño lo requiere, el forjado en caliente se realiza con forjas socias calificadas y se termina de maquinar en nuestra planta. No hacemos fundición. Esto asegura estructura de material homogénea y trazabilidad de colada en cada embarque. El maquinado combina torneado tipo suizo para piezas largas y esbeltas (Ø 2–32 mm) y torno CNC de cabezal fijo hasta Ø 150 mm, con herramienta motorizada y contrahusillo que completan la pieza por ambas caras en una sola atada.
Tolerancias y datos de fabricación
| Característica | Valor típico |
|---|---|
| Tolerancias generales | ISO 2768-m / -f |
| Ajustes (diámetros) | IT6–IT8, hasta ±0.005 mm en precisión |
| Concentricidad | hasta ~0.01 mm (cabezal móvil) |
| Rugosidad superficial | Ra 0.4–1.6 µm según la operación |
| Roscas | métricas ISO 6g/6H, gas BSP, UNF/UNC/NPT |
| Certificado | EN 10204 3.1 por embarque (3.2 / 2.1 bajo pedido) |
Aleaciones que maquinamos según plano
| Material | Norma | Maquinabilidad | Uso típico |
|---|---|---|---|
| CW614N (CuZn39Pb3) | EN 12164 | referencia (~100) | latón de decoletaje estándar |
| CW617N (CuZn40Pb2) | EN 12165 | muy buena (~90) | piezas torneadas y forjadas |
| CW602N (CuZn36Pb2As) | DZR · ISO 6509 | buena | resistente a la descincificación (agua potable) |
| CW724R · C69300 | sin plomo | buena | latón al silicio, agua potable |
| Cu-ETP (C11000) | EN 13601 | media | cobre conductor (~100% IACS) |
La densidad del latón es 8.4–8.5 g/cm³. Barras según EN 12163/12164; otras aleaciones bajo pedido. Los valores de maquinabilidad son de la escala del cobre (CW614N/C36000 = 100) y no son comparables directamente con la escala de los aceros de fácil maquinado.
Cómo preparar su plano para cotizar
Para una cotización rápida y sin idas y vueltas, ayuda que el plano incluya: material o aleación (o "a proponer"); tolerancias solo donde de verdad hacen falta —acotar todo cerrado encarece sin motivo—; clase de rosca y calibres aplicables; acabado superficial (Ra) y cualquier tratamiento o recubrimiento; y la cantidad por lote y programa anual estimado. Si duda entre aleaciones o entre torneado tipo suizo y cabezal fijo, envíe el STEP y nosotros proponemos el material y el proceso óptimos. La cualificación final de la pieza en su aplicación es responsabilidad del comprador; el carácter sin plomo o apto para agua potable de una aleación es una propiedad del material, no una aprobación otorgada.
Cotización en 24 horas.
Indique material, tolerancias y cantidades (plano 2D/3D o STEP). Fabricante en Jamnagar, India — exportación a más de 40 países incluido México, ISO 9001 / 14001 / 45001 (DQS).
Cotización y contacto: formularios en inglés.
Páginas relacionadas
Componentes de latón según plano.
Más información →Piezas largas y esbeltas, Ø 2–32 mm.
Más información →Torneado y fresado hasta Ø 150 mm.
Más información →CuZn39Pb3, datos técnicos.
Más información →Insertos roscados para plásticos.
Más información →Jamnagar, India — 40+ países.
Más información →Preguntas frecuentes
Fabricamos exclusivamente según plano: cada pieza sale de su dibujo 2D/3D o archivo STEP. No vendemos catálogo estándar; toda la producción es a plano del cliente, del prototipo a la serie.
Un plano 2D acotado (PDF o DWG) más el modelo 3D en STEP o IGES. Indique material o aleación, tolerancias, acabado superficial y cantidades por lote; con eso entregamos la cotización en 24 h.
Hasta ±0.005 mm en diámetros de precisión (IT6) en tornos de cabezal móvil; las tolerancias generales son ISO 2768-m/-f. La tolerancia real se define por cota en su plano.
Torneamos desde barra, no fundimos. Toda la producción es a partir de barra estirada de latón, con maquinado CNC en casa; el forjado en caliente se hace con forjas socias calificadas cuando el diseño lo requiere.
Sí: emitimos certificado de calidad EN 10204 3.1 por embarque bajo pedido (Tipo 3.2 y 2.1 también disponibles), además de informe de primer artículo (FAIR) y PPAP cuando el plano lo pide.
El tiempo de entrega típico es de 3 a 5 semanas desde el plano aprobado. No fijamos MOQ estricto; los primeros pedidos suelen arrancar en torno a 1,000 piezas y escalamos a la gran serie.
Fuentes y referencias
Las designaciones de aleación, las normas y las propiedades citadas en esta página se contrastan con las publicaciones siguientes. Para la especificación de compra, consulte siempre la edición vigente de la norma.
Última revisión: julio de 2026. Los valores de tolerancia, rugosidad y densidad son orientativos y deben confirmarse por cota en el plano; para aplicaciones críticas, verifique la edición vigente de la norma y solicite un certificado EN 10204 3.1 con el pedido.
