Alle 14 Formen
Form A – Sechskantkörper, ohne Ansatz

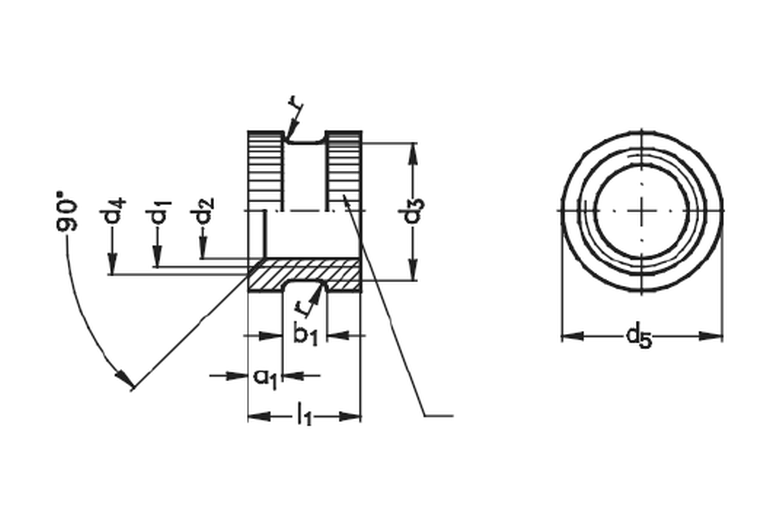

Form B – runder Körper, ohne Ansatz
Form C – Sechskantkörper, mit Ansatz
Form D – runder Körper, mit Ansatz
Form E – Sechskantkörper, ohne Ansatz, mit Boden (geschlossen)

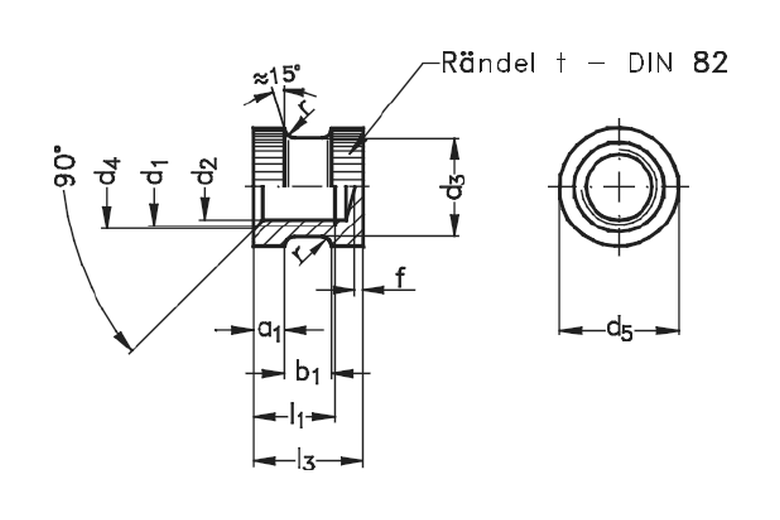

Form F – runder Körper, ohne Ansatz, mit Boden (geschlossen)
Form G – Sechskantkörper, mit Ansatz, mit Boden (geschlossen)
Form H – runder Körper, mit Ansatz, mit Boden (geschlossen)

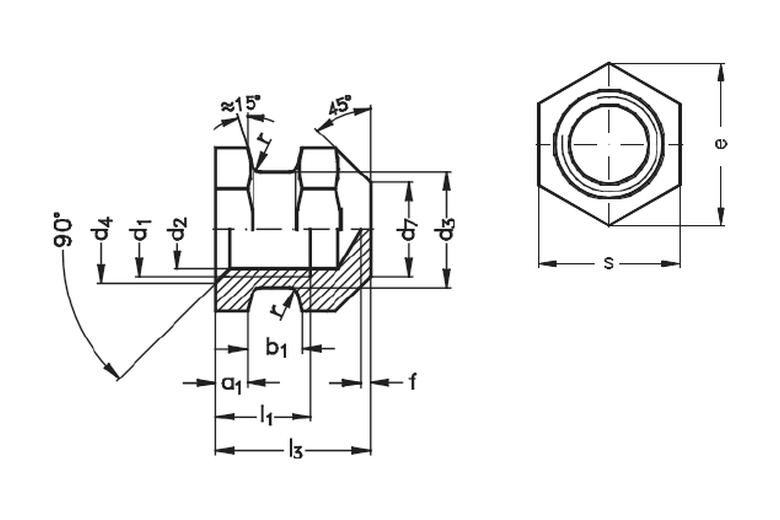

Form P – Sechskantkörper, ohne Ansatz, mit Durchgangsbohrung
Form Q – runder Körper, ohne Ansatz, mit Durchgangsbohrung
Form R – Sechskantkörper, mit Ansatz, mit Durchgangsbohrung

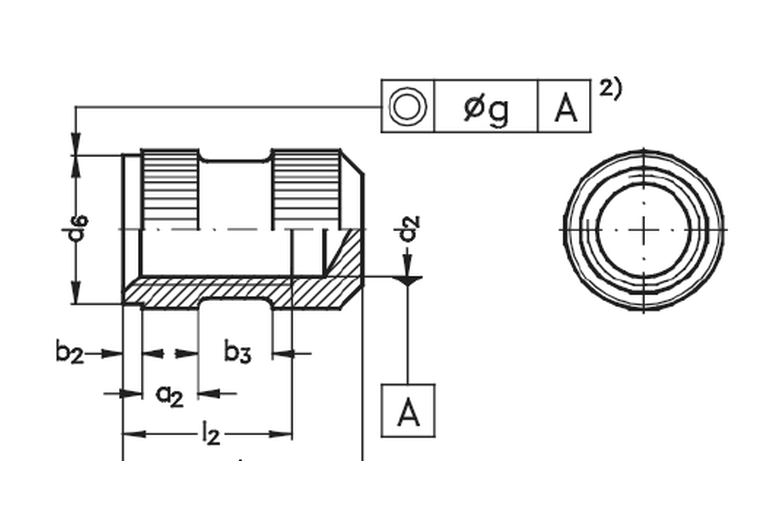

Form S – runder Körper, mit Ansatz, mit Durchgangsbohrung
Form T – geschlossene, schwere Bauart, kurze Form
Form U – geschlossene, schwere Bauart, lange FormJede Form hat eine eigene Detailseite. Maße nach DIN 16903 bzw. Ihrer Zeichnung.
Formenwahl: Merkmale im Vergleich
Merkhilfe zur Auswahl: Der Sechskantkörper bringt zusätzliche Verdrehsicherheit, der Ansatz (Bund) einen bündigen Abschluss an der Oberfläche. Ein geschlossener Boden verhindert das Durchspritzen des Gewindes, die Durchgangsbohrung lässt durchgehende Schrauben passieren – und die schweren Bauarten T/U nehmen höhere Auszugskräfte auf.
| Form | Körper | Ansatz | Bauart | Gewinde |
|---|---|---|---|---|
| Form A | Sechskant | ohne | offen | M2–M12 |
| Form B | rund | ohne | offen | M2–M12 |
| Form C | Sechskant | mit | offen | M2–M12 |
| Form D | rund | mit | offen | M2–M12 |
| Form E | Sechskant | ohne | Boden geschlossen | M2–M12 |
| Form F | rund | ohne | Boden geschlossen | M2–M12 |
| Form G | Sechskant | mit | Boden geschlossen | M2–M12 |
| Form H | rund | mit | Boden geschlossen | M2–M12 |
| Form P | Sechskant | ohne | Durchgangsbohrung | M2–M12 |
| Form Q | rund | ohne | Durchgangsbohrung | M2–M12 |
| Form R | Sechskant | mit | Durchgangsbohrung | M2–M12 |
| Form S | rund | mit | Durchgangsbohrung | M2–M12 |
| Form T | – | – | geschlossene, schwere Bauart, kurz | M2–M6 |
| Form U | – | – | geschlossene, schwere Bauart, lang | M4–M16 |
Merkmale und Gewindebereiche nach DIN 16903 (Details auf den Formseiten). Werkstoff CW614N (CuZn39Pb3); bleifrei CW724R auf Anfrage.
Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Häufige Fragen
DIN 16903 beschreibt Messing-Gewindeeinsätze (Einpressbuchsen) zum Umspritzen in Kunststoff. Die Norm definiert 14 Formen (A bis U), die sich in Körperform, Ansatz, Boden bzw. Durchgangsbohrung und Bauart unterscheiden.
Form A bis U: rund oder Sechskant, mit/ohne Ansatz, mit Boden (geschlossen) oder mit Durchgangsbohrung sowie geschlossene schwere Ausführungen (T, U). Jede Form hat eine eigene Seite mit Details.
Standard CW614N (CuZn39Pb3), bleifrei CW724R auf Anfrage; M2 bis M16 je nach Form, nach Zeichnung.
