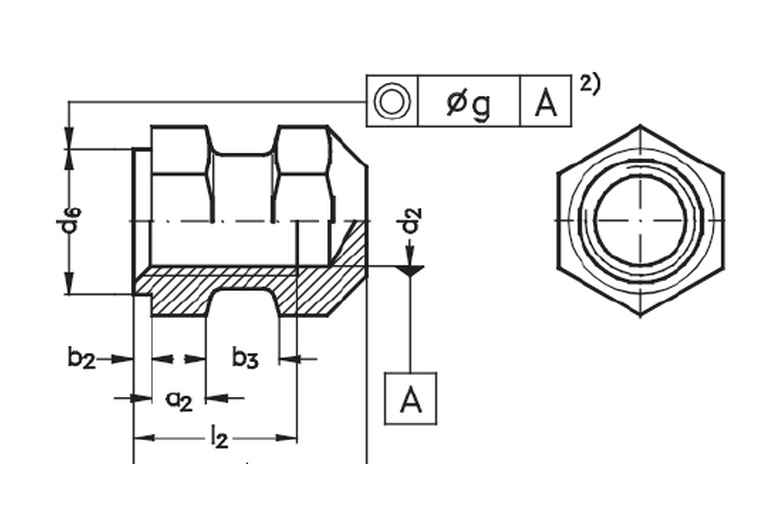

Form R nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form R – Sechskantkörper, mit Ansatz, mit Durchgangsbohrung |
| Bauart | mit Durchgangsbohrung |
| Gewinde | M2–M12 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing R-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Durchg.-Ø d7 | Länge l2 | SW s |
|---|---|---|---|---|---|
| M2 | 3,2 | 3,5 | 2,5 | 3,5 | – |
| M2,5 | 3,4 | 3,8 | 2,5 | 4 | – |
| M3 | 3,8 | 4,2 | 2,8 | 4,5 | 5 |
| M3,5 | 4,5 | 5 | 3,5 | 5,5 | 5,5 |
| M4 | 5 | 5,5 | 4 | 6 | 6 |
| M5 | 6,4 | 7 | 5 | 7,5 | 7 |
| M6 | 7,4 | 8 | 6 | 9 | 9 |
| M8 | 10,4 | 10 | 7 | 12 | 11 |
| M10 | 13 | 12,5 | 10 | 15 | 14 |
| M12 | 17 | 16 | 12 | 18 | 19 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung. d5 = Halbzeug-Ø vor dem Rändeln.
Wann Form R?
Form R führt Durchgangsbohrung und Ansatz zusammen: durchgehende Schrauben plus ein bündiger, definierter Abschluss an der Oberfläche des Spritzteils. Der Sechskantkörper verankert die Buchse verdrehsicher im Kunststoff. Das Gegenstück ohne Bund ist Form P. Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
Verwandte Seiten
Übersicht und Formenwahl.
Zur Übersicht →Einpress- und Einschmelzeinsätze.
Zum Produkt →runder Körper, ohne Ansatz, mit Durchgangsbohrung.
Zum Produkt →runder Körper, mit Ansatz, mit Durchgangsbohrung.
Zum Produkt →Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Fertigung nach Zeichnung; die Freigabe für den Einsatzzweck liegt beim Besteller.
Häufige Fragen
DIN 16903 Form R ist eine Messing-Gewindebuchse (Einpressbuchse) zum Umspritzen in Kunststoff – Sechskantkörper, mit Ansatz, mit Durchgangsbohrung. Werkstoff CuZn39Pb3 / Ms 58 (CW614N), Gewinde M2–M12.
Form R führt Durchgangsbohrung und Ansatz zusammen: durchgehende Schrauben plus ein bündiger, definierter Abschluss an der Oberfläche des Spritzteils. Der Sechskantkörper verankert die Buchse verdrehsicher im Kunststoff. Das Gegenstück ohne Bund ist Form P.
Die Maße (Körper-Ø d3, Einbau-Ø d6, Länge, SW) richten sich nach DIN 16903 – siehe Datenblatt oben. Bestellbeispiel: Gewindebuchse DIN 16903 aus Messing R-M4.
Standard CuZn39Pb3 / Ms 58 (CW614N); bleifrei (CW724R) sowie Stahl/Edelstahl auf Anfrage. Bleihaltiges Messing fällt unter die RoHS-Ausnahme 6(c).
