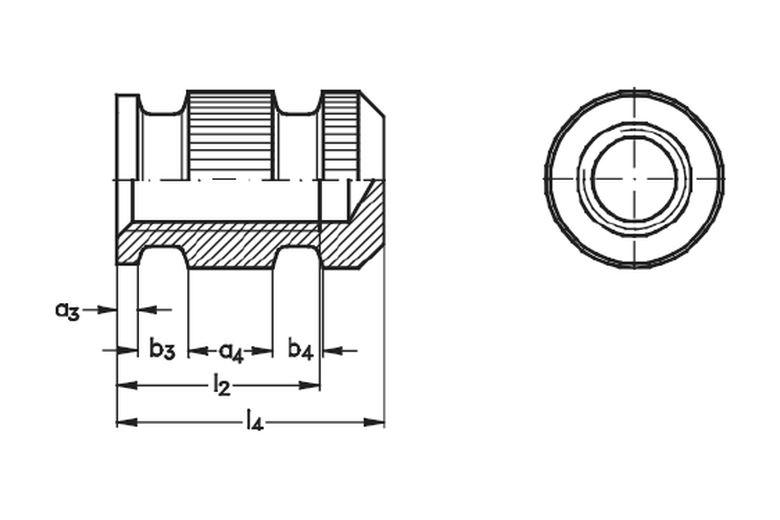

Form U nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form U – geschlossene, schwere Bauart, lange Form |
| Bauart | geschlossen, schwere Bauart – für Kunststoff-Formteile und Druckgussteile |
| Gewinde | M4–M16 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing U-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Länge l2 |
|---|---|---|---|
| M2 | 3,2 | 4,5 | – |
| M2,5 | 3,5 | 5 | – |
| M3 | 4 | 5,5 | – |
| M3,5 | 4,6 | 6 | – |
| M4 | 5,3 | 7 | 8 |
| M5 | 6,6 | 9 | 10 |
| M6 | 7,8 | 10 | 12 |
| M8 | 10,5 | 12 | 16 |
| M10 | 13 | 15 | 20 |
| M12 | 15,7 | 18 | 24 |
| M16 | 21 | 24 | 32 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung. d5 = Halbzeug-Ø vor dem Rändeln.
Wann Form U?
Als lange Ausführung der geschlossenen, schweren Bauart ist Form U für höher belastete Kunststoff-Formteile und Druckgussteile gedacht, bei denen eine tiefe Einbettung gefordert ist. Die schwere Bauart erreicht entsprechend höhere Auszugskräfte; der geschlossene Körper schützt das Gewinde beim Umspritzen. Das Gewindespektrum reicht von M4 bis M16 – kompakter baut die kurze Form T (M2–M6). Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
Verwandte Seiten
Übersicht und Formenwahl.
Zur Übersicht →Einpress- und Einschmelzeinsätze.
Zum Produkt →geschlossene, schwere Bauart, kurze Form.
Zum Produkt →Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Fertigung nach Zeichnung; die Freigabe für den Einsatzzweck liegt beim Besteller.
Häufige Fragen
DIN 16903 Form U ist eine Messing-Gewindebuchse (Einpressbuchse) zum Umspritzen in Kunststoff – geschlossene, schwere Bauart, lange Form. Werkstoff CuZn39Pb3 / Ms 58 (CW614N), Gewinde M4–M16.
Als lange Ausführung der geschlossenen, schweren Bauart ist Form U für höher belastete Kunststoff-Formteile und Druckgussteile gedacht, bei denen eine tiefe Einbettung gefordert ist. Die schwere Bauart erreicht entsprechend höhere Auszugskräfte; der geschlossene Körper schützt das Gewinde beim Umspritzen. Das Gewindespektrum reicht von M4 bis M16 – kompakter baut die kurze Form T (M2–M6).
Die Maße (Körper-Ø d3, Einbau-Ø d6, Länge, SW) richten sich nach DIN 16903 – siehe Datenblatt oben. Bestellbeispiel: Gewindebuchse DIN 16903 aus Messing U-M4.
Standard CuZn39Pb3 / Ms 58 (CW614N); bleifrei (CW724R) sowie Stahl/Edelstahl auf Anfrage. Bleihaltiges Messing fällt unter die RoHS-Ausnahme 6(c).
