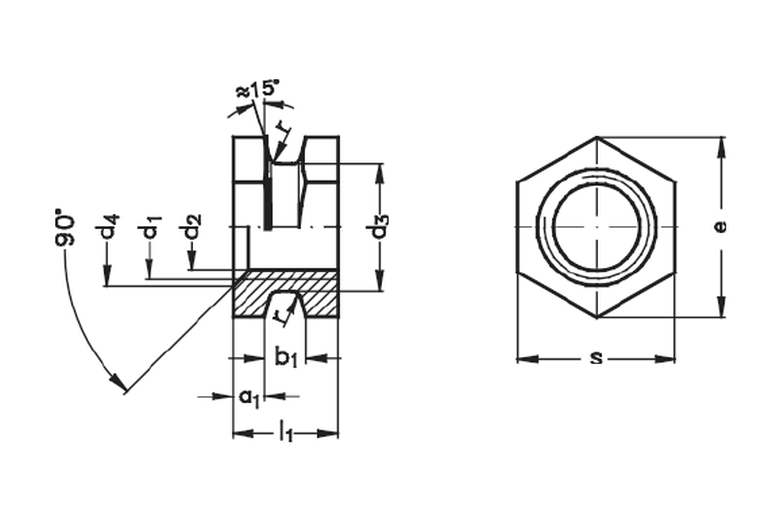

Form A nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form A – Sechskantkörper, ohne Ansatz |
| Bauart | Grundform (offen) |
| Gewinde | M2–M12 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing A-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Länge l1 | SW s |
|---|---|---|---|---|
| M2 | 3,2 | 3,5 | 2,3 | – |
| M2,5 | 3,4 | 3,8 | 2,6 | – |
| M3 | 3,8 | 4,2 | 3 | 5 |
| M3,5 | 4,5 | 5 | 3,5 | 5,5 |
| M4 | 5 | 5,5 | 4 | 6 |
| M5 | 6,4 | 7 | 5 | 7 |
| M6 | 7,4 | 8 | 6 | 9 |
| M8 | 10,4 | 10 | 8 | 11 |
| M10 | 13 | 12,5 | 10 | 14 |
| M12 | 17 | 16 | 12 | 19 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung.
Wann Form A?
Form A ist die Grundform des Programms: offener Sechskantkörper ohne Ansatz, der vollständig versenkt im Kunststoff liegt. Die Sechskantkontur wirkt als Verdrehsicherung im Formteil, die Außenrändelung hält zusätzlich gegen Herausziehen. Soll die Buchse mit einem Bund bündig an der Oberfläche abschließen, ist Form C die passende Variante. Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
Verwandte Seiten
Übersicht und Formenwahl.
Zur Übersicht →Einpress- und Einschmelzeinsätze.
Zum Produkt →runder Körper, ohne Ansatz.
Zum Produkt →Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Fertigung nach Zeichnung; die Freigabe für den Einsatzzweck liegt beim Besteller.
Häufige Fragen
DIN 16903 Form A ist eine Messing-Gewindebuchse (Einpressbuchse) zum Umspritzen in Kunststoff – Sechskantkörper, ohne Ansatz. Werkstoff CuZn39Pb3 / Ms 58 (CW614N), Gewinde M2–M12.
Form A ist die Grundform des Programms: offener Sechskantkörper ohne Ansatz, der vollständig versenkt im Kunststoff liegt. Die Sechskantkontur wirkt als Verdrehsicherung im Formteil, die Außenrändelung hält zusätzlich gegen Herausziehen. Soll die Buchse mit einem Bund bündig an der Oberfläche abschließen, ist Form C die passende Variante.
Die Maße (Körper-Ø d3, Einbau-Ø d6, Länge, SW) richten sich nach DIN 16903 – siehe Datenblatt oben. Bestellbeispiel: Gewindebuchse DIN 16903 aus Messing A-M4.
Standard CuZn39Pb3 / Ms 58 (CW614N); bleifrei (CW724R) sowie Stahl/Edelstahl auf Anfrage. Bleihaltiges Messing fällt unter die RoHS-Ausnahme 6(c).
