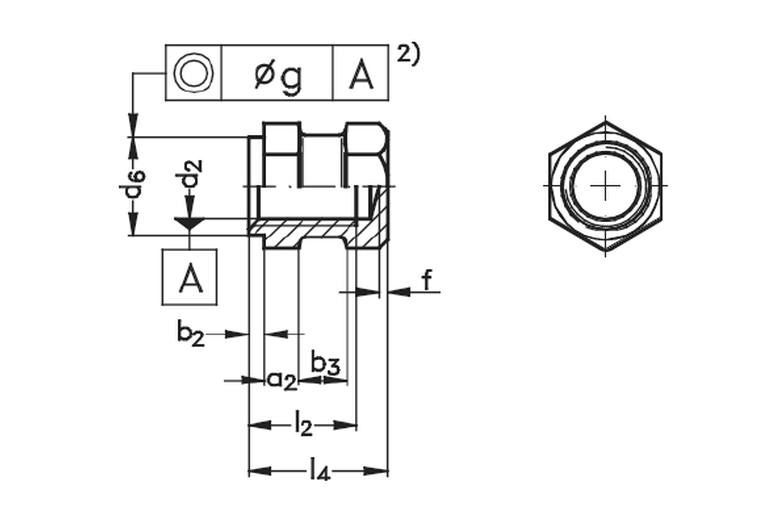

Form G nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form G – Sechskantkörper, mit Ansatz, mit Boden (geschlossen) |
| Bauart | mit Boden / definierter Einschraubtiefe |
| Gewinde | M2–M12 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing G-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Durchg.-Ø d7 | Länge l2 | SW s |
|---|---|---|---|---|---|
| M2 | 3,2 | 3,5 | – | 3,5 | – |
| M2,5 | 3,4 | 3,8 | – | 4 | – |
| M3 | 3,8 | 4,2 | 4,2 | 4,5 | 5 |
| M3,5 | 4,5 | 5 | 5,5 | 5,5 | 5,5 |
| M4 | 5 | 5,5 | 6 | 6 | 6 |
| M5 | 6,4 | 7 | 7 | 7,5 | 7 |
| M6 | 7,4 | 8 | 9 | 9 | 9 |
| M8 | 10,4 | 10 | 11 | 12 | 11 |
| M10 | 13 | 12,5 | 14 | 15 | 14 |
| M12 | 17 | 16 | 19 | 17 | 19 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung. d5 = Halbzeug-Ø vor dem Rändeln.
Wann Form G?
Form G vereint drei Merkmale: geschlossenen Boden gegen das Durchspritzen des Gewindes, Ansatz für den bündigen Abschluss an der Oberfläche und Sechskantkörper für hohe Verdrehsicherheit. Sie passt, wenn die Verschraubung an der Sichtseite sauber enden und das Gewinde beim Spritzen geschützt bleiben soll. Ohne Ansatz übernimmt das Form E. Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
Verwandte Seiten
Übersicht und Formenwahl.
Zur Übersicht →Einpress- und Einschmelzeinsätze.
Zum Produkt →runder Körper, ohne Ansatz, mit Boden (geschlossen).
Zum Produkt →runder Körper, mit Ansatz, mit Boden (geschlossen).
Zum Produkt →Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Fertigung nach Zeichnung; die Freigabe für den Einsatzzweck liegt beim Besteller.
Häufige Fragen
DIN 16903 Form G ist eine Messing-Gewindebuchse (Einpressbuchse) zum Umspritzen in Kunststoff – Sechskantkörper, mit Ansatz, mit Boden (geschlossen). Werkstoff CuZn39Pb3 / Ms 58 (CW614N), Gewinde M2–M12.
Form G vereint drei Merkmale: geschlossenen Boden gegen das Durchspritzen des Gewindes, Ansatz für den bündigen Abschluss an der Oberfläche und Sechskantkörper für hohe Verdrehsicherheit. Sie passt, wenn die Verschraubung an der Sichtseite sauber enden und das Gewinde beim Spritzen geschützt bleiben soll. Ohne Ansatz übernimmt das Form E.
Die Maße (Körper-Ø d3, Einbau-Ø d6, Länge, SW) richten sich nach DIN 16903 – siehe Datenblatt oben. Bestellbeispiel: Gewindebuchse DIN 16903 aus Messing G-M4.
Standard CuZn39Pb3 / Ms 58 (CW614N); bleifrei (CW724R) sowie Stahl/Edelstahl auf Anfrage. Bleihaltiges Messing fällt unter die RoHS-Ausnahme 6(c).
