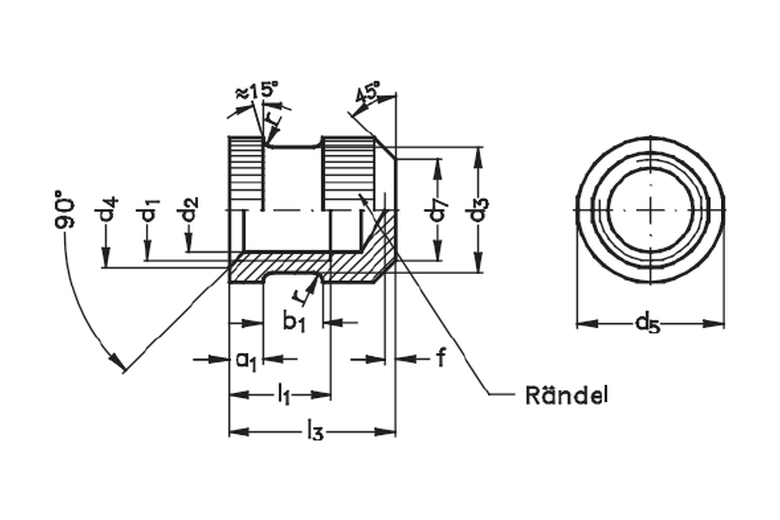

Form Q nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form Q – runder Körper, ohne Ansatz, mit Durchgangsbohrung |
| Bauart | mit Durchgangsbohrung |
| Gewinde | M2–M12 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing Q-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Durchg.-Ø d7 | Länge l1 |
|---|---|---|---|---|
| M2 | 3,2 | 3,5 | 2,5 | 2,3 |
| M2,5 | 3,4 | 3,8 | 2,5 | 2,6 |
| M3 | 3,8 | 4,2 | 2,8 | 3 |
| M3,5 | 4,5 | 5 | 3,5 | 3,5 |
| M4 | 5 | 5,5 | 4 | 4 |
| M5 | 6,4 | 7 | 5 | 5 |
| M6 | 7,4 | 8 | 6 | 6 |
| M8 | 10,4 | 10 | 7 | 8 |
| M10 | 13 | 12,5 | 10 | 10 |
| M12 | 17 | 16 | 12 | 12 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung. d5 = Halbzeug-Ø vor dem Rändeln.
Wann Form Q?
Auch Form Q nimmt dank Durchgangsbohrung durchgehende Schrauben auf; der runde Körper ohne Ansatz verschwindet dabei vollständig im Formteil. Verdreh- und Auszugssicherung leistet die Außenrändelung. Wer zusätzlich die Sechskant-Verdrehsicherung braucht, findet sie bei Form P. Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
Verwandte Seiten
Übersicht und Formenwahl.
Zur Übersicht →Einpress- und Einschmelzeinsätze.
Zum Produkt →Sechskantkörper, ohne Ansatz, mit Durchgangsbohrung.
Zum Produkt →Sechskantkörper, mit Ansatz, mit Durchgangsbohrung.
Zum Produkt →Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Fertigung nach Zeichnung; die Freigabe für den Einsatzzweck liegt beim Besteller.
Häufige Fragen
DIN 16903 Form Q ist eine Messing-Gewindebuchse (Einpressbuchse) zum Umspritzen in Kunststoff – runder Körper, ohne Ansatz, mit Durchgangsbohrung. Werkstoff CuZn39Pb3 / Ms 58 (CW614N), Gewinde M2–M12.
Auch Form Q nimmt dank Durchgangsbohrung durchgehende Schrauben auf; der runde Körper ohne Ansatz verschwindet dabei vollständig im Formteil. Verdreh- und Auszugssicherung leistet die Außenrändelung. Wer zusätzlich die Sechskant-Verdrehsicherung braucht, findet sie bei Form P.
Die Maße (Körper-Ø d3, Einbau-Ø d6, Länge, SW) richten sich nach DIN 16903 – siehe Datenblatt oben. Bestellbeispiel: Gewindebuchse DIN 16903 aus Messing Q-M4.
Standard CuZn39Pb3 / Ms 58 (CW614N); bleifrei (CW724R) sowie Stahl/Edelstahl auf Anfrage. Bleihaltiges Messing fällt unter die RoHS-Ausnahme 6(c).
