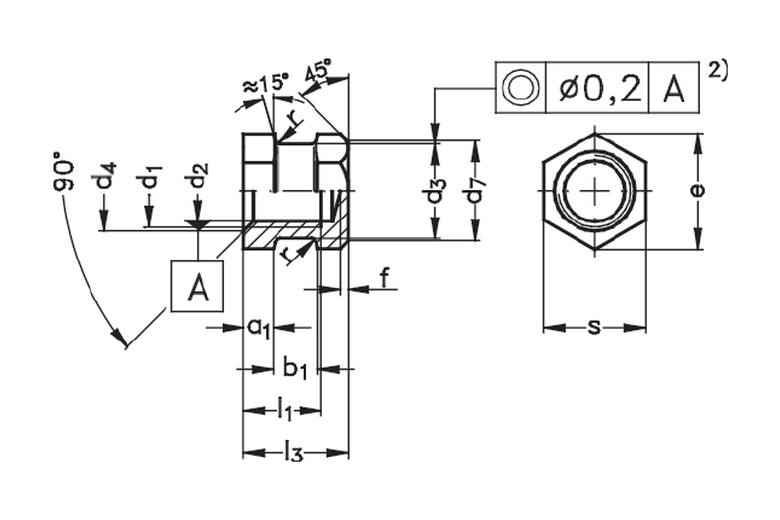

Form E nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form E – Sechskantkörper, ohne Ansatz, mit Boden (geschlossen) |
| Bauart | mit Boden / definierter Einschraubtiefe |
| Gewinde | M2–M12 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing E-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Durchg.-Ø d7 | Länge l1 | SW s |
|---|---|---|---|---|---|
| M2 | 3,2 | 3,5 | – | 2,3 | – |
| M2,5 | 3,4 | 3,8 | – | 2,6 | – |
| M3 | 3,8 | 4,2 | 4,2 | 3 | 5 |
| M3,5 | 4,5 | 5 | 5,5 | 3,5 | 5,5 |
| M4 | 5 | 5,5 | 6 | 4 | 6 |
| M5 | 6,4 | 7 | 7 | 5 | 7 |
| M6 | 7,4 | 8 | 9 | 6 | 9 |
| M8 | 10,4 | 10 | 11 | 8 | 11 |
| M10 | 13 | 12,5 | 14 | 10 | 14 |
| M12 | 17 | 16 | 19 | 11 | 19 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung. d5 = Halbzeug-Ø vor dem Rändeln.
Wann Form E?
Der geschlossene Boden der Form E verhindert beim Umspritzen das Durchspritzen von Kunststoff in das Gewinde und gibt der Schraube eine definierte Einschraubtiefe. Der versenkt liegende Sechskantkörper sorgt für Verdrehsicherheit, die Außenrändelung gegen Herausziehen. Als offene Grundform ohne Boden steht Form A bereit. Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
Verwandte Seiten
Übersicht und Formenwahl.
Zur Übersicht →Einpress- und Einschmelzeinsätze.
Zum Produkt →runder Körper, mit Ansatz.
Zum Produkt →runder Körper, ohne Ansatz, mit Boden (geschlossen).
Zum Produkt →Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Fertigung nach Zeichnung; die Freigabe für den Einsatzzweck liegt beim Besteller.
Häufige Fragen
DIN 16903 Form E ist eine Messing-Gewindebuchse (Einpressbuchse) zum Umspritzen in Kunststoff – Sechskantkörper, ohne Ansatz, mit Boden (geschlossen). Werkstoff CuZn39Pb3 / Ms 58 (CW614N), Gewinde M2–M12.
Der geschlossene Boden der Form E verhindert beim Umspritzen das Durchspritzen von Kunststoff in das Gewinde und gibt der Schraube eine definierte Einschraubtiefe. Der versenkt liegende Sechskantkörper sorgt für Verdrehsicherheit, die Außenrändelung gegen Herausziehen. Als offene Grundform ohne Boden steht Form A bereit.
Die Maße (Körper-Ø d3, Einbau-Ø d6, Länge, SW) richten sich nach DIN 16903 – siehe Datenblatt oben. Bestellbeispiel: Gewindebuchse DIN 16903 aus Messing E-M4.
Standard CuZn39Pb3 / Ms 58 (CW614N); bleifrei (CW724R) sowie Stahl/Edelstahl auf Anfrage. Bleihaltiges Messing fällt unter die RoHS-Ausnahme 6(c).
