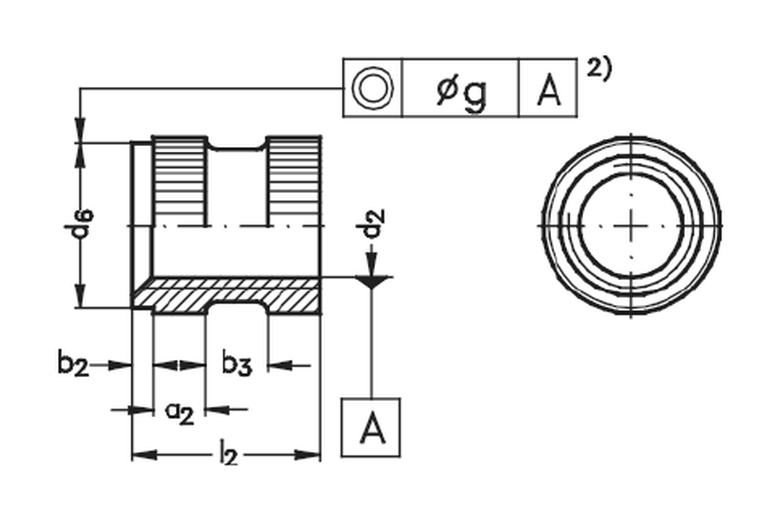

Form D nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form D – runder Körper, mit Ansatz |
| Bauart | Grundform (offen) |
| Gewinde | M2–M12 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing D-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Länge l2 |
|---|---|---|---|
| M2 | 3,2 | 3,5 | 3,5 |
| M2,5 | 3,4 | 3,8 | 4 |
| M3 | 3,8 | 4,2 | 4,5 |
| M3,5 | 4,5 | 5 | 5,5 |
| M4 | 5 | 5,5 | 6 |
| M5 | 6,4 | 7 | 7,5 |
| M6 | 7,4 | 8 | 9 |
| M8 | 10,4 | 10 | 12 |
| M10 | 13 | 12,5 | 15 |
| M12 | 17 | 16 | 18 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung. d5 = Halbzeug-Ø vor dem Rändeln.
Wann Form D?
Der runde Körper der Form D trägt einen Ansatz, der an der Oberfläche des Spritzteils bündig ausläuft und dem Gegenbauteil eine definierte Auflage gibt. Verdreh- und Auszugssicherung übernimmt hier die Außenrändelung allein. Die Ausführung mit Sechskantkörper ist Form C, die versenkte runde Grundform Form B. Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
