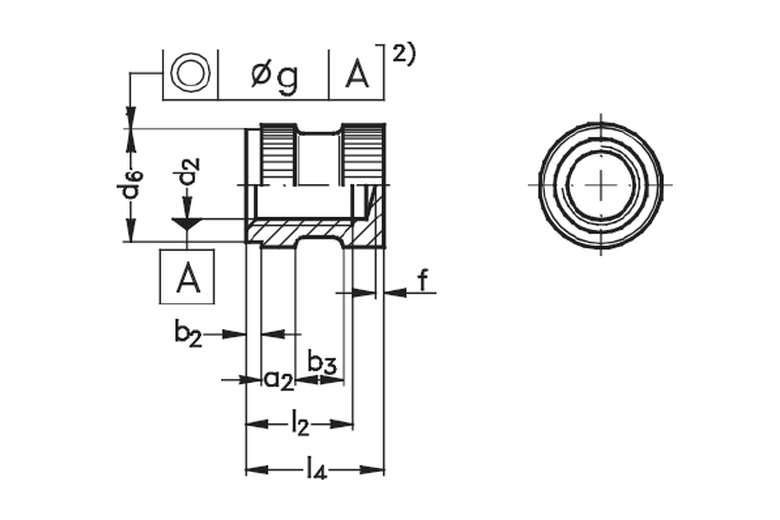

Form H nach DIN 16903 – Maßzeichnung (Brassland).
Kurzbeschreibung
| Norm | DIN 16903 |
| Form | Form H – runder Körper, mit Ansatz, mit Boden (geschlossen) |
| Bauart | mit Boden / definierter Einschraubtiefe |
| Gewinde | M2–M12 (Innengewinde 6H) |
| Werkstoff | CuZn39Pb3 / Ms 58 (CW614N); bleifrei CW724R, Stahl/Edelstahl auf Anfrage |
| Sicherung | Außenrändelung gegen Verdrehen und Herausziehen |
| Bestellbeispiel | Gewindebuchse DIN 16903 aus Messing H-M4 |
Datenblatt – Maße nach DIN 16903
| Gewinde d1 | Körper-Ø d3 | Einbau-Ø d6 | Durchg.-Ø d7 | Länge l2 |
|---|---|---|---|---|
| M2 | 3,2 | 3,5 | – | 3,5 |
| M2,5 | 3,4 | 3,8 | – | 4 |
| M3 | 3,8 | 4,2 | 4,2 | 4,5 |
| M3,5 | 4,5 | 5 | 5,5 | 5,5 |
| M4 | 5 | 5,5 | 6 | 6 |
| M5 | 6,4 | 7 | 7 | 7,5 |
| M6 | 7,4 | 8 | 9 | 9 |
| M8 | 10,4 | 10 | 11 | 12 |
| M10 | 13 | 12,5 | 14 | 15 |
| M12 | 17 | 16 | 19 | 17 |
Maße in mm nach DIN 16903; Toleranzen d3 h12, d6 h11, Koaxialität nach DIN ISO 1101. Weitere Maße (d2, d4, l, r, t, e) und Zwischengrößen nach Zeichnung. d5 = Halbzeug-Ø vor dem Rändeln.
Wann Form H?
Bei Form H schützt der geschlossene Boden das Gewinde beim Umspritzen, während der Ansatz bündig an der Formteiloberfläche ausläuft. Der runde Körper verlangt nur eine einfache runde Werkzeugkontur; Verdrehen und Herausziehen verhindert die Außenrändelung. Mit Sechskantkörper heißt die entsprechende Variante Form G. Eine Übersicht aller Formen finden Sie in der DIN-16903-Übersicht.
Verwandte Seiten
Übersicht und Formenwahl.
Zur Übersicht →Einpress- und Einschmelzeinsätze.
Zum Produkt →Sechskantkörper, mit Ansatz, mit Boden (geschlossen).
Zum Produkt →Sechskantkörper, ohne Ansatz, mit Durchgangsbohrung.
Zum Produkt →Angebot in 24 Stunden.
Geben Sie Form, Gewinde und Rändelung an. Wir antworten mit Preis und Empfehlung. Schreiben Sie an info [at] brassland [dot] com.
Fertigung nach Zeichnung; die Freigabe für den Einsatzzweck liegt beim Besteller.
Häufige Fragen
DIN 16903 Form H ist eine Messing-Gewindebuchse (Einpressbuchse) zum Umspritzen in Kunststoff – runder Körper, mit Ansatz, mit Boden (geschlossen). Werkstoff CuZn39Pb3 / Ms 58 (CW614N), Gewinde M2–M12.
Bei Form H schützt der geschlossene Boden das Gewinde beim Umspritzen, während der Ansatz bündig an der Formteiloberfläche ausläuft. Der runde Körper verlangt nur eine einfache runde Werkzeugkontur; Verdrehen und Herausziehen verhindert die Außenrändelung. Mit Sechskantkörper heißt die entsprechende Variante Form G.
Die Maße (Körper-Ø d3, Einbau-Ø d6, Länge, SW) richten sich nach DIN 16903 – siehe Datenblatt oben. Bestellbeispiel: Gewindebuchse DIN 16903 aus Messing H-M4.
Standard CuZn39Pb3 / Ms 58 (CW614N); bleifrei (CW724R) sowie Stahl/Edelstahl auf Anfrage. Bleihaltiges Messing fällt unter die RoHS-Ausnahme 6(c).
