Piezas típicas

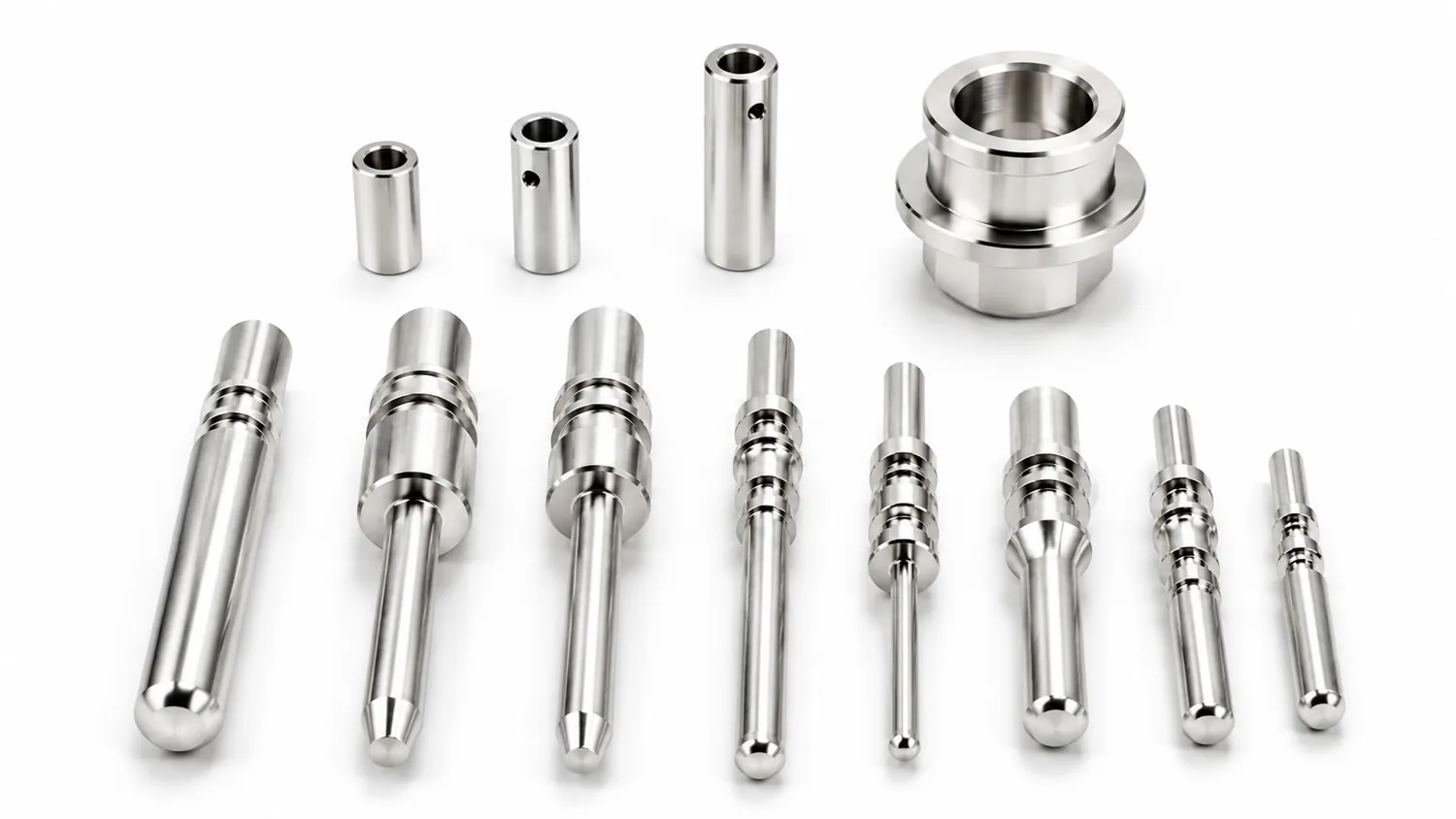

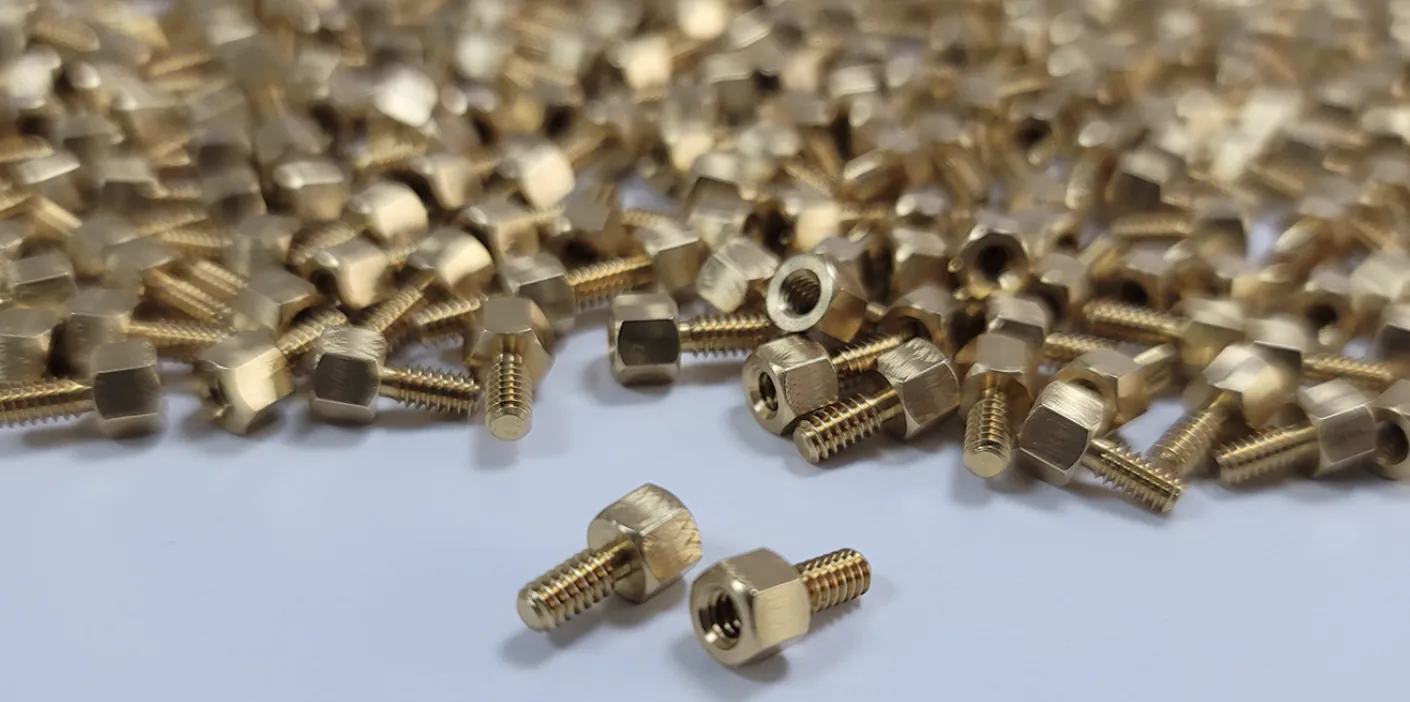

Separadores hexagonales (standoffs) y postes separadores roscados; insertos roscados termofijables, ultrasónicos y a presión para carcasas de plástico; contactos, pines y terminales press-fit; postes de conexión y bornes; casquillos guía, bujes de latón y espaciadores. Todo torneado desde barra, con roscado métrico (M2–M10), UNC/UNF y caras para llave según se requiera.
Productos para electrónica
Aplicación en la industria
Componentes de latón para placas y ensambles
Separadores, insertos, contactos y terminales press-fit —torneados según plano, listos para recubrimiento y montaje.
Materiales
Para la mayoría de los componentes de electrónica usamos CW614N (CuZn39Pb3), latón de decoletaje de maquinabilidad de referencia (≈100) y densidad 8.4–8.5 g/cm³, y CW617N (CuZn40Pb2) para piezas conformadas en caliente. Cuando se requiere sin plomo (contacto con agua o requisitos RoHS más estrictos) empleamos CW724R. Los códigos de aleación se conservan en su forma original; el equivalente estadounidense de CW614N es C36000. El recubrimiento electrolítico —estaño, níquel u oro— se coordina con socios calificados según su especificación de espesor.
| Aleación | Composición | Norma | Maquinabilidad | Uso en electrónica |
|---|---|---|---|---|
| CW614N | CuZn39Pb3 | EN 12164 / 12163 | ≈100 (referencia) | separadores, insertos, contactos torneados |
| CW617N | CuZn40Pb2 | EN 12165 (forja) | ≈90 | terminales, piezas conformadas |
| CW724R | latón al silicio (sin plomo) | sin plomo | buena | versiones libres de plomo |
| C11000 | Cu-ETP (cobre) | alta conductividad | buena | bornes y terminales de potencia |
La maquinabilidad se cita en la escala de aleaciones de cobre (CW614N = 100); no es una razón directa frente a la escala de acero de corte libre. Los equivalentes se indican como el análogo práctico más cercano.
Precisión y requisitos
Tolerancias de hasta ±0.005 mm en diámetros de torneado suizo (cabezal móvil, tornos Tsugami y Star), con concentricidad cercana a 0.01 mm en piezas largas y esbeltas; capacidad de torneado CNC hasta Ø 150 mm y capacidad de barra en cabezal móvil Ø 2–32 mm. Roscado métrico (M2–M10), UNC/UNF y NPT; moleteado, caras para llave y desbarbado según plano. Acabado superficial habitual Ra 0.4–1.6 µm. Fabricamos con una flota de 79+ tornos CNC, de los cuales 28+ son de cabezal móvil.
Sin plomo y cumplimiento
Para componentes que exigen ausencia de plomo empleamos CW724R. El carácter sin plomo es una propiedad del material —referida a normas genéricas de agua potable o a la exención pertinente de RoHS— y no equivale a una aprobación otorgada. La calificación final de la pieza en su aplicación es responsabilidad del comprador.
Control de calidad
Inspección en máquina de medición por coordenadas (CMM), medición óptica e instrumentos calibrados; control estadístico de proceso (SPC) en características críticas. Bajo pedido: reporte de primera pieza (FAIR) y PPAP, y certificado de material EN 10204 3.1 por embarque (Tipo 3.2 bajo pedido). Sistema de gestión de calidad certificado ISO 9001, 14001 y 45001 (DQS). Fabricamos componentes, no placas ni ensambles; torneamos desde barra, no fundimos. La idoneidad final de la pieza en su producto es responsabilidad del comprador.
Ver también
Roscados M2–M10, termofijables y a presión.
Ver más →Piezas de revolución hasta ±0.005 mm.
Ver más →Datos técnicos del latón de decoletaje.
Ver más →Torneados según plano desde barra.
Ver más →Piezas de latón por sector.
Ver más →Cotización en 24 h.
Indique material, tolerancias, recubrimiento y cantidad (plano 2D/3D o STEP). Fabricante en Jamnagar, India —exportación a 40+ países incluido México, ISO 9001 / 14001 / 45001.
El formulario de cotización y contacto está en inglés.
Preguntas frecuentes
No. Maquinamos los componentes de latón que van sobre y dentro de la placa —separadores, insertos roscados, contactos y terminales press-fit— torneados según su plano. El PCB y el ensamble los realiza usted o su EMS.
CW614N (CuZn39Pb3) para maquinado de alta productividad y CW617N para piezas conformadas; ambos aceptan recubrimientos de estaño, níquel u oro. Para versiones sin plomo usamos CW724R.
Sí, mediante socios calificados. Entregamos la pieza de latón torneada según plano y coordinamos el recubrimiento electrolítico que su aplicación requiera, con su especificación de espesor.
Sí —certificado EN 10204 3.1 por embarque; Tipo 3.2 bajo pedido. Cotización en 24 h a partir de su plano 2D/3D o STEP.
Fuentes y normas
Aleaciones, normas y características de esta página se cotejan con las referencias siguientes. Para la especificación de compra, rija la edición vigente de cada norma.
Última revisión: julio 2026. Los valores de tolerancia son orientativos y se confirman por cada cota del plano; para aplicaciones críticas solicite el certificado EN 10204 3.1.
