Processen i detalj

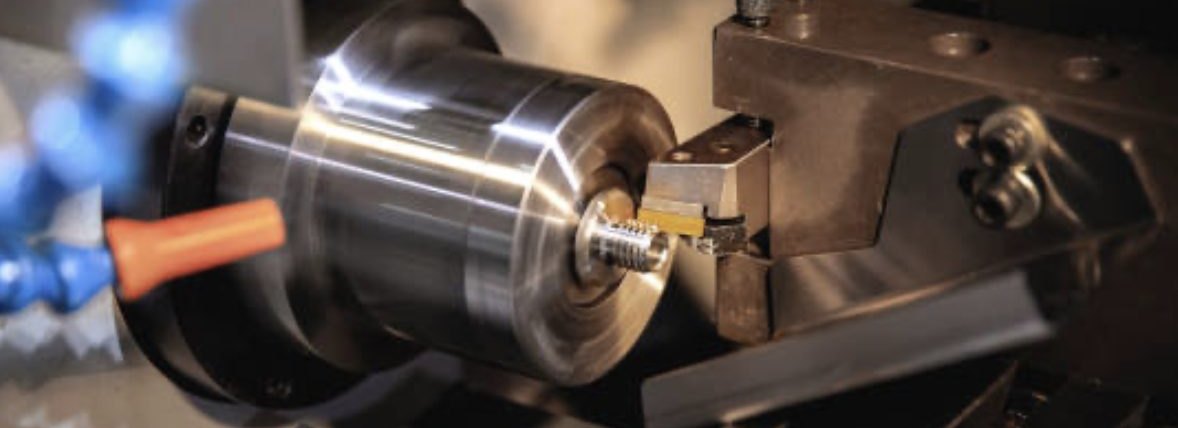

Mässing CW614N (CuZn39Pb3) är mycket lättbearbetad och medger höga produktionstakter. På CNC-svarvar och längdsvarvar (schweizertyp) utför drivna verktyg borrning, gängning och fräsning i en uppspänning. Längdsvarvning (schweizertyp) passar långa, slanka detaljer Ø 2–32 mm — axlar, stift, kontakter — med hög koncentricitet; CNC-svarvning (fast dockning) tar detaljer upp till Ø 150 mm med drivna verktyg och motspindel.
Material
| Material | Materialnr | Standard | Skärbarhet | Typisk användning |
|---|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | utmärkt (~100%) | standardmässing för svarvning |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | mycket god | smidda och svarvade delar |
| CW602N (CuZn36Pb2As) | — | DZR · ISO 6509-1 | god | avzinkningshärdig (aggressivt vatten); innehåller bly |
| CW724R (CuZn21Si3P) | — | blyfri | god | kiselmässing, dricksvatten |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | måttlig | ledarkoppar (~100% IACS) |
| EN AW-6082 | 3.2315 | EN 573 | utmärkt | lätt konstruktionsaluminium |
Stång enligt EN 12163/12164; andra legeringar (CW510L, CuTeP C14500) på begäran.
Toleranser och kontroll
| Egenskap | Typiskt värde |
|---|---|
| Generella toleranser | ISO 2768-m / -f |
| Passningar (diametrar) | IT6–IT8, ned till ±0,005 mm vid längdsvarvning |
| Koncentricitet / rundhet | ned till ~0,01 mm (längdsvarvning) |
| Ytjämnhet | Ra 0,4–1,6 µm beroende på operation |
| Gängor | metrisk ISO 6g/6H, rörgänga BSP, UNF/UNC |
Måttkontroll med koordinatmätmaskin (CMM), optisk mätning och kalibrerade instrument; kontrollrapport för första detalj och materialintyg EN 10204 3.1 på begäran.
Ytbehandlingar
Galvaniska och kemiska ytbehandlingar via kvalificerade partner: förnickling, förtenning, förzinkning, kemisk förnickling, passivering och polering. Detaljerna kan även lämnas obehandlade.
Standarddelar i mässing
Förutom detaljer efter ritning tillverkar vi standarddelar i mässing. Detaljerade DIN-referenser (sidor på engelska): DIN-muttrar, gängstift, gängpluggar och DIN 16903-insatser.
Tillämpningar och branscher
Kopplingar, patronkärnor och -hus, bussningar, munstycken, kontakter och anslutningsdelar för sanitet, gas, pneumatik och elektroteknik. Även blyfri mässing (CW724R), avzinkningshärdig mässing (CW602N), koppar och aluminium.
Kvalitetssäkring och intyg
Måttkontroll med koordinatmätmaskin (CMM), profilprojektor / optisk mätning och kalibrerade mätdon; statistisk processtyrning (SPC) på kritiska egenskaper, 100 %-kontroll av kritiska mått och AQL-stickprov på övriga. På begäran levererar vi förstabitsrapport (FAIR), PPAP och kontrolldokument EN 10204 2.1/3.1. Certifierad tillverkare enligt ISO 9001, ISO 14001 och ISO 45001 (DQS). Slutlig kvalificering av detaljen i er tillämpning är köparens ansvar.
Relaterade sidor
Efter ritning, alla serier.
Läs mer →Svarvning och fräsning CNC.
Läs mer →Längdsvarvning, slanka detaljer.
Läs mer →Prismatiska detaljer.
Läs mer →CW724R, dricksvatten.
Läs mer →Legotillverkning för OEM.
Läs mer →Volymer, leveranstider, certifikat och export.
Läs mer →Guider om legeringar, toleranser och standarder.
Läs mer →Offert inom 24 timmar.
Ange material, toleranser och kvantiteter (2D/3D-ritning eller STEP). Tillverkare i Jamnagar, Indien – export till över 40 länder, ISO 9001 / 14001 / 45001.
Offert och kontakt: sidor på engelska.
Vanliga frågor
CW614N (CuZn39Pb3) är standard; CW617N (CuZn40Pb2) för smidda och svarvade delar.
ISO 2768-m/-f; ned till ±0,005 mm vid längdsvarvning.
Ø 2–150 mm beroende på process; Ø 2–32 mm vid längdsvarvning.
Ja – CW724R (kiselmässing). CW602N (DZR) är avzinkningshärdig men innehåller bly (1,7–2,8 %).
Förnickling, förtenning, förzinkning, passivering – via partner.
Ja – alla detaljer efter er ritning, med intyg EN 10204 3.1 på begäran.
Källor och referenser
Legeringsbeteckningar, standarder och egenskaper på denna sida är kontrollerade mot publikationerna nedan. För inköpsspecifikationen, se alltid gällande utgåva av standarden.
Senast granskad: september 2026. Värden för toleranser, ytjämnhet och skikttjocklek är vägledande och ska bekräftas per mått på ritningen; för kritiska tillämpningar, kontrollera gällande standardutgåva och begär EN 10204 3.1-intyg vid beställning.
