Componenti in ottone per elettronica e PCB

Brassland Italia / Settori / Elettronica e PCB

I componenti in ottone per l’elettronica sono particolari torniti di precisione per schede PCB, connettori e quadri: distanziali, pin di contatto, inserti filettati e corpi connettore. Brassland li tornisce su disegno in CW614N e CW724R senza piombo – su 79+ torni CNC, di cui 28+ a fantina mobile Tsugami e Star, con tolleranze fino a ±0,005 mm. Forniamo componenti, non assiemi finiti.

Componenti tipici

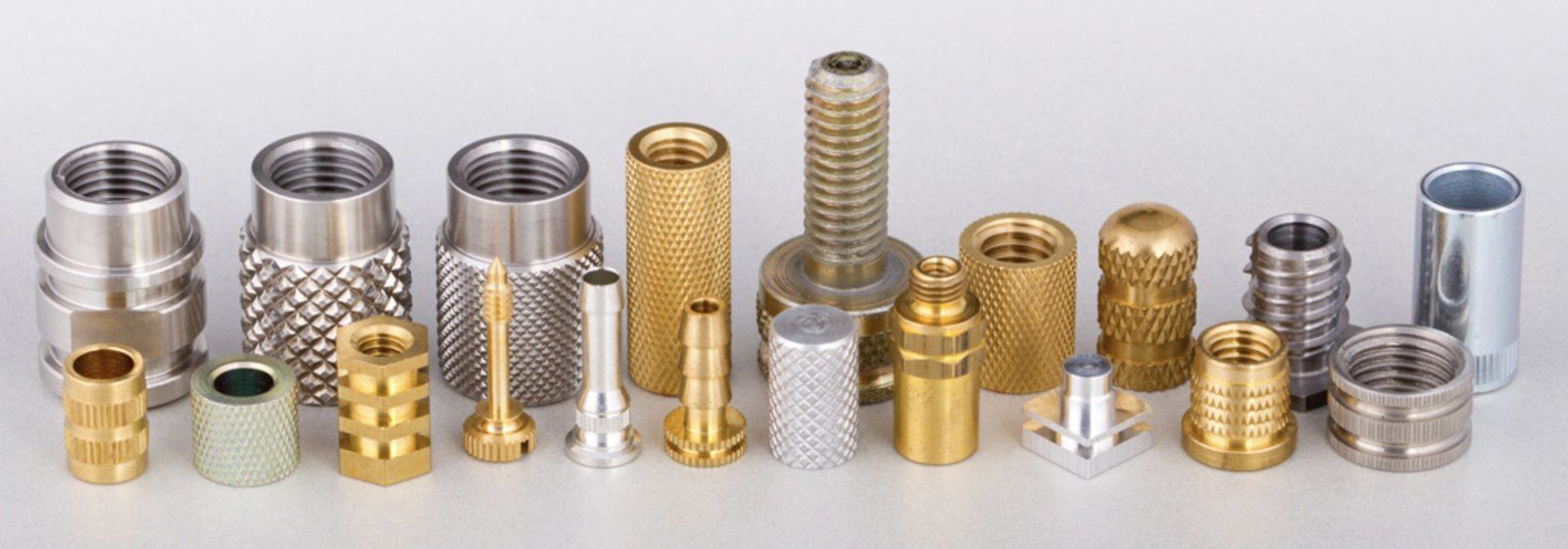

Torniamo la minuteria di precisione in ottone che tiene insieme e collega l’elettronica: distanziali esagonali filettati M2–M6 (maschio–femmina e femmina–femmina), pin di contatto e pin press-fit, terminali per morsettiere, inserti filettati per lo stampaggio della plastica, corpi e ghiere per connettori RF, boccole e particolari di guida. I pezzi piccoli, lunghi e sottili nascono in un’unica presa sui torni a fantina mobile (tipo svizzero) Tsugami e Star, con utensili motorizzati e ripresa in contromandrino; i diametri maggiori sui torni CNC a fantina fissa fino a Ø 150 mm. Brassland fornisce componenti torniti, non connettori o assiemi elettronici finiti, e non esegue fusione.

Materiali

Per l’elettronica il piombo dell’ottone da tornitura rientra nell’esenzione RoHS prevista per le leghe di rame (Pb fino al 4%); dove il capitolato la esclude, passiamo all’ottone al silicio senza piombo CW724R. L’assenza di piombo è una proprietà del materiale, non un’omologazione: la qualifica finale del pezzo nell’applicazione resta responsabilità del committente.

Tolleranze e controllo

Tolleranze generali secondo ISO 2768-m/-f, accoppiamenti stretti in IT6–IT8, fino a ±0,005 mm sui diametri in tornitura di precisione; rugosità fino a Ra 0,4 µm e filettature in classe 6g/6H. Controllo con macchina di misura a coordinate (CMM), misura ottica e strumenti calibrati; rapporto di primo articolo (FAIR) e PPAP su richiesta. Ogni spedizione è accompagnata dal certificato EN 10204 3.1 (3.2 su richiesta).

Trattamenti superficiali

Per la saldabilità e la resistenza alla corrosione: stagnatura, nichelatura, nichelatura chimica e passivazione tramite partner galvanici qualificati; lucidatura e burattatura per i particolari a vista. I pezzi possono anche restare grezzi di tornitura.

Applicazioni e settori

I nostri componenti torniti entrano in connettori e cablaggi, morsettiere e schede a circuito stampato, quadri di comando, apparecchi di misura, sensoristica e telecomunicazioni/RF. Per la componentistica di potenza e i quadri elettrici si veda anche il settore switchgear (EN). Tutti i particolari sono torniti sul vostro disegno, dal prototipo alla grande serie; l’idoneità finale è del committente.
