Componenti tipici
Per costruttori e fornitori Tier 1/Tier 2 produciamo raccordi per circuiti freno e carburante, corpi e alloggiamenti per sensori di pressione e temperatura, terminali batteria e pin di connettore per veicoli elettrici, raccordi pneumatici e per la gestione termica, ugelli, ghiere, distanziali e inserti filettati. Il parco macchine conta 79+ torni CNC, di cui 28+ a fantina mobile (tipo svizzero) Tsugami e Star – capacità di tornitura Ø 2–150 mm su torni a fantina fissa e Ø 2–32 mm da barra in fantina mobile. Le preforme stampate a caldo provengono da partner qualificati e vengono finite internamente; non eseguiamo fusione – lavoriamo solo barra trafilata.
Esempi di produzione

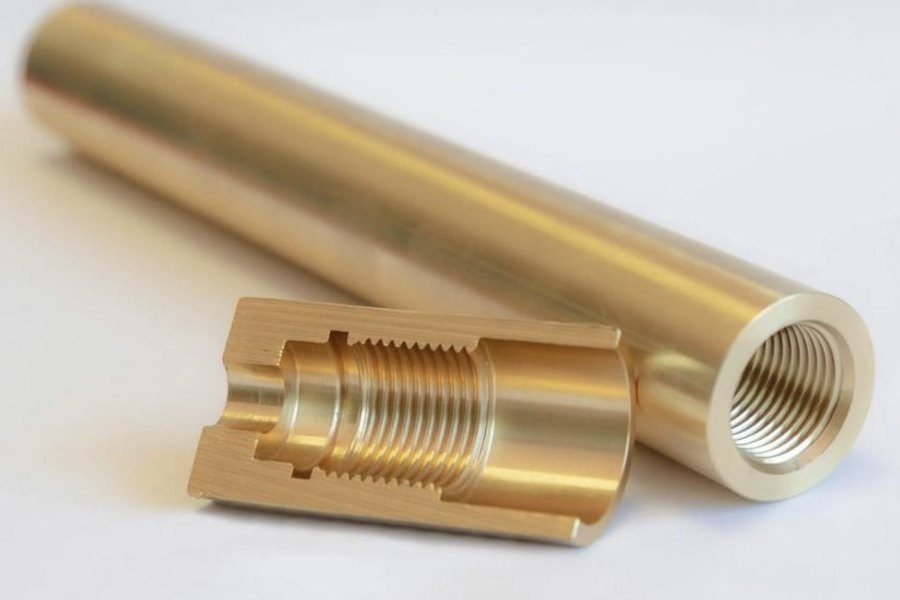

Raccordi in ottone per circuiti freno e carburante

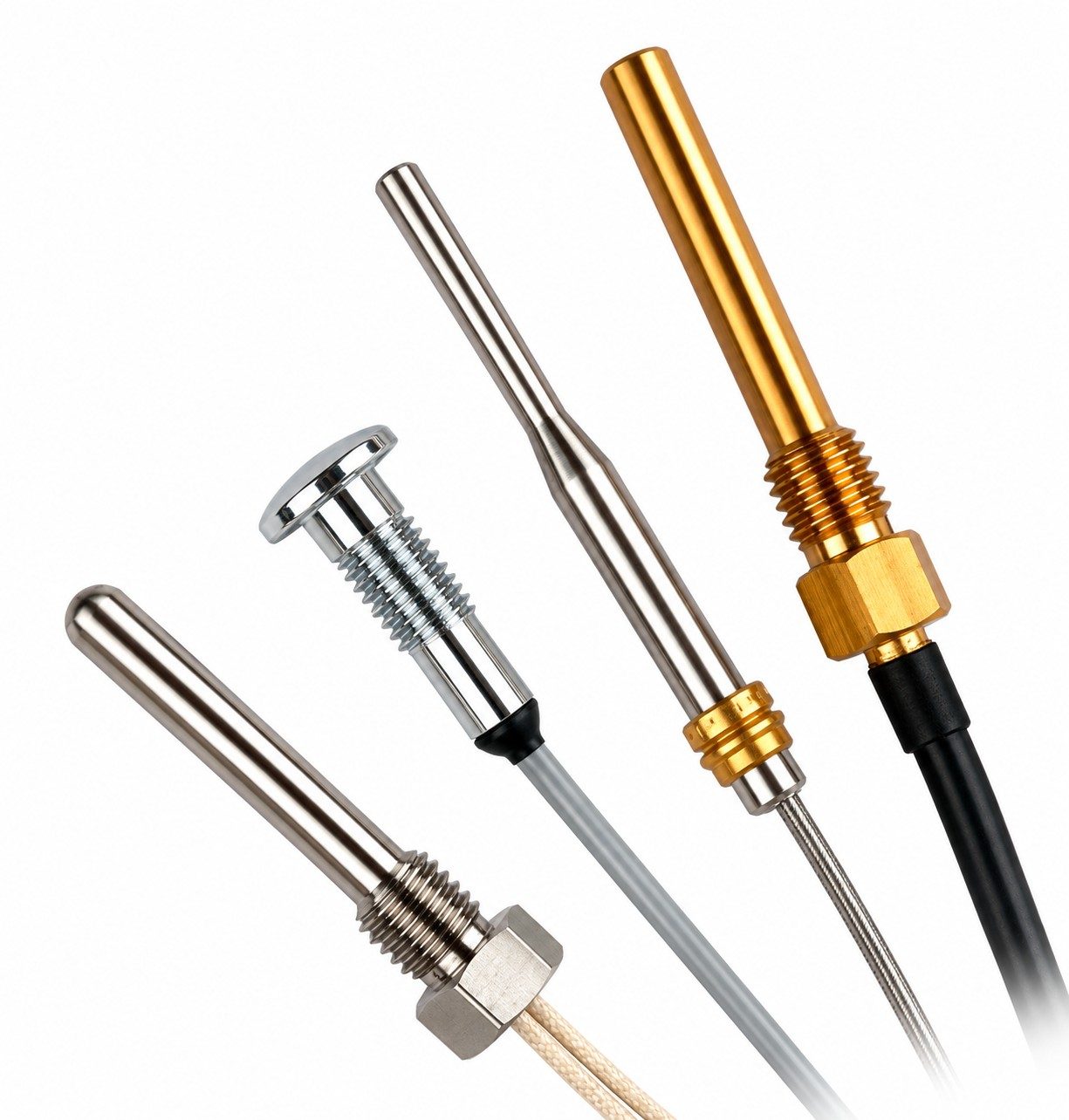

Corpi e alloggiamenti per sensori
Terminali di potenza per batterie EV
Corpi connettore per pneumatica di bordo
Raccordi portagomma torniti
Lotti di serie torniti CNC
Materiali
| Materiale | N. mat. | Norma | Lavorabilità | Impiego tipico nell’automotive |
|---|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | eccellente (~100%) | raccordi, ghiere, corpi sensore |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | molto buona | preforme stampate a caldo, poi finite di tornitura |
| CW602N (CuZn36Pb2As) | 2.0372 | DZR · ISO 6509 | buona | circuiti acqua e refrigerante (dezincificazione) |
| CW724R (CuZn21Si3P) | 2.0530 | — | buona | ottone al silicio senza piombo, contatto con acqua |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | media | terminali e connessioni (~100% IACS) |
| EN AW-6082 | 3.2315 | EN 573 | eccellente | particolari leggeri e alloggiamenti |
Tolleranze e controllo
Tolleranze generali secondo ISO 2768-m/-f, accoppiamenti stretti in IT6–IT8, fino a ±0,005 mm sui diametri di precisione in fantina mobile; concentricità fino a ~0,01 mm e finiture Ra 0,4–1,6 µm. Controllo con macchina di misura a coordinate (CMM), misura ottica e strumenti calibrati. Ogni spedizione è accompagnata dal certificato EN 10204 3.1 (tipo 3.2 su richiesta); rapporto di primo articolo (FAIR) e PPAP su richiesta. Sistema di gestione certificato ISO 9001 / 14001 / 45001 (DQS).
Applicazioni e settori
Impiego in sistemi frenanti e di alimentazione, gestione termica e circuiti refrigerante, pneumatica di bordo, sensoristica e ricarica dei veicoli elettrici (EV charging – pagina in inglese). Per i componenti a contatto con acqua o refrigerante utilizziamo ottone resistente alla dezincificazione CW602N (prova ISO 6509) e ottone senza piombo CW724R (limiti di piombo NSF 372 / direttiva UE) – una proprietà del materiale, non un’omologazione: l’idoneità finale è del committente.
Pagine correlate
Fantina mobile, fino a ±0,005 mm
Per saperne di più →Particolari torniti in ottone
Per saperne di più →L’ottone da tornitura standard
Per saperne di più →Per contatto con acqua
Per saperne di più →Cartucce, boccole, raccordi
Per saperne di più →Pin, terminali, corpi connettore
Per saperne di più →Preventivo in 24 ore.
Indicate materiale, tolleranze e quantità. Produttore a Jamnagar, India – export in oltre 40 paesi, ISO 9001 / 14001 / 45001 (DQS).
Preventivo e contatto: pagine in inglese.
Domande frequenti
Forniamo componenti torniti su disegno – raccordi, corpi sensore, terminali – non valvole o gruppi completi, e non eseguiamo fusione.
CW614N e CW617N come standard; per i circuiti acqua e refrigerante ottone DZR CW602N (ISO 6509) e senza piombo CW724R. L’idoneità finale è del committente.
ISO 2768-m/-f come standard, accoppiamenti IT6–IT8 e fino a ±0,005 mm sui diametri di precisione in fantina mobile.
Sì – certificato EN 10204 3.1 per ogni spedizione, tipo 3.2 su richiesta; PPAP e FAIR su richiesta.
