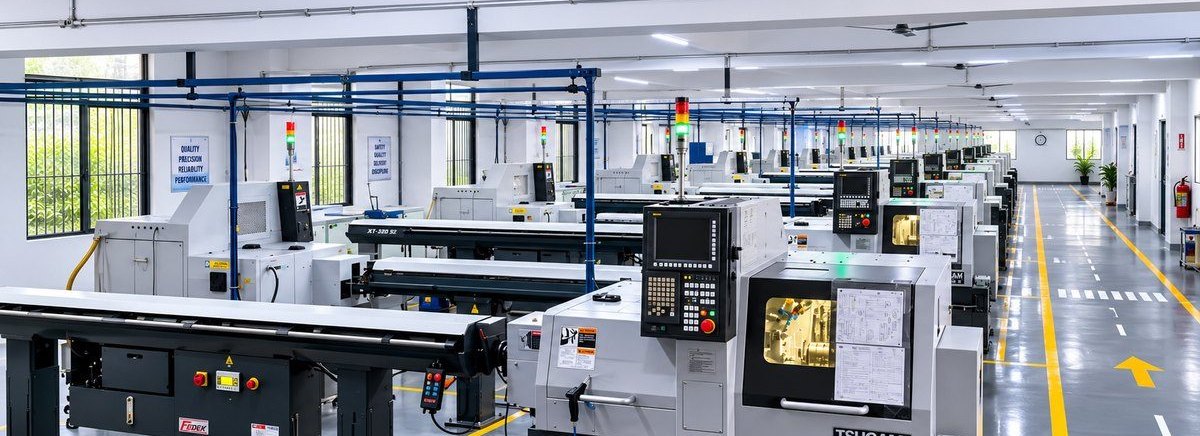

Langdrehautomaten (Swiss-Typ) · Jamnagar, Indien
Lange, schlanke Präzisionsteile bis Ø 32 mm – aus Messing, Kupfer und Aluminium.
Brassland Deutschland / Langdrehteile
Langdrehteile werden auf Langdrehautomaten (Swiss-Typ, Sliding-Head) gefertigt – ideal für lange, schlanke Präzisionsteile. Brassland betreibt 28+ Langdrehautomaten und fertigt Langdrehteile bis Ø 32 mm aus Messing, Kupfer und Aluminium nach Zeichnung – mit Toleranzen bis ±0,005 mm.
Beim Langdrehen führt eine Führungsbuchse das Stangenmaterial dicht an der Werkzeugschneide. Dadurch bleibt die Auskragung minimal, und es entstehen sehr schlanke, lange Teile mit hoher Maßgenauigkeit und Oberflächengüte – Längen-Durchmesser-Verhältnisse, die im klassischen Drehen nicht erreichbar sind. Angetriebene Werkzeuge erlauben Quer- und Längsbohrungen, Fräsungen und Gewinde in einer Aufspannung. 28+ Langdrehautomaten, Ø 2–32 mm; größere Durchmesser auf CNC-Drehmaschinen bis Ø 150 mm.
| Werkstoff | Werkstoff-Nr. | Norm | Eigenschaft |
|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | Automatenmessing, ~100 % Zerspanbarkeit |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | Schmiede- und Drehmessing |
| CW602N (CuZn36Pb2As) | — | EN 12164 | entzinkungsbeständig (DZR), ISO 6509-1 |
| CW724R (CuZn21Si3P) | — | EN 12164 | bleifrei, Trinkwasser (NSF 372 / EU) |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | Kupfer, ~100 % IACS Leitfähigkeit |
| EN AW-6082 (AlSi1MgMn) | 3.2315 | EN 573 | Aluminium, leicht, anodisierbar |
Stangen nach EN 12163/12164; weitere Legierungen (CW510L, CuTeP C14500) auf Anfrage. Mechanische Werte in den verlinkten Datenblättern.
Toleranzen bis ±0,005 mm, enge Passmaße in IT6–IT7, Oberflächen bis Ra 0,4 µm. Allgemeintoleranzen ISO 2768-f. Prüfung per CMM, optischer Messung und kalibrierten Lehren; Abnahmeprüfzeugnis EN 10204 3.1 auf Wunsch.
Galvanische und chemische Oberflächen über qualifizierte Partner: Vernickeln, Verzinnen, Verzinken, chemisch Nickel, Passivieren und Polieren – je nach Korrosions-, Kontakt- oder Designanforderung. Entgraten, Gleitschleifen und Reinigung gehören zum Standard.
Neben Drehteilen nach Zeichnung fertigen wir genormte Teile: Messingmuttern (DIN 934, 439, 935, 6923 …), Gewindestifte (DIN 913–916), Verschlussschrauben (DIN 906/908/910), Einpressbuchsen nach DIN 16903 sowie Gewindeeinsätze und Gewindebuchsen – alle aus Messing, nach Norm und Zeichnung.
Stifte, Achsen, Buchsen, Kontaktteile, Düsen und Ventilteile – überall, wo lange, enggetolerierte Drehteile in Serie gebraucht werden: Sanitär, Elektrotechnik, Pneumatik/Hydraulik und Mess- und Regeltechnik. Genormte Buchsen liefern wir nach DIN 16903.
Gleitlager-, Bund- und Distanzbuchsen.
Mehr erfahren →Messing, Kupfer, Aluminium.
Mehr →Werkstoffe & Verfahren.
Mehr →Alle Metalle, Ø 2–150 mm.
Mehr →Enge Toleranzen nach ISO 2768.
Mehr →Cu-ETP & CuTeP.
Mehr →Leicht & korrosionsbeständig.
Mehr →Ratgeber zu Werkstoffen, Toleranzen und Normen.
Mehr →Geben Sie Werkstoff, Toleranzen und Stückzahl an. Hersteller aus Jamnagar, Indien – Export in über 40 Länder, ISO 9001 / 14001 / 45001.
Damit Sie Langdrehteile ohne Rückfragen anfragen können: Die Werte in dieser Tabelle stammen aus unseren ausführlichen FAQ-Seiten und gelten für Zeichnungsteile ebenso wie für Normteile.
| Position | Was Sie erwarten können |
|---|---|
| Mindestbestellmenge | Keine feste Mindestmenge – die wirtschaftliche Losgröße hängt vom Teil ab und wird anhand Ihrer Zeichnung und Jahresmenge angeboten; Werkzeugkosten werden separat ausgewiesen. |
| Erstmuster | 30–50 Stück in 3–4 Wochen ab freigegebener Zeichnung mit vorhandenen Werkzeugen; 4–6 Wochen bei neuen Formwerkzeugen; Schmiedeteile 8–10 Wochen einschließlich Gesenk. Zu jedem neuen Teil gehört ein Erstmusterprüfbericht. |
| Serienlieferzeit | Serienfertigung 3–5 Wochen ab freigegebener Zeichnung. Ein Erstauftrag einschließlich Erstmustern und deren Freigabe dauert typischerweise 6–8 Wochen ab Auftragsbestätigung, zuzüglich 3–4 Wochen bei neuen Werkzeugen. Folgeaufträge wie jede Serie 3–5 Wochen; Abrufe aus einem Pufferbestand (nur mit Rahmenauftrag) in 2–3 Wochen; Eilaufträge frühestens 3–4 Wochen per Luftfracht. |
| Toleranzen | Allgemeintoleranzen nach ISO 2768-m, sofern das Schriftfeld nichts anderes vorgibt; engere Toleranzen werden aus der Zeichnung angeboten. |
| Dokumentation | Konformitätsbescheinigung zu jedem Auftrag; RoHS- und REACH-Erklärungen ohne Aufpreis; Abnahmeprüfzeugnis 3.1 nach EN 10204 zur Legierungscharge; PPAP Stufe 1–3 in 4–6 Wochen ab freigegebener Zeichnung. |
| Incoterms | EXW Jamnagar, FOB Mundra (FCL) bzw. Nhava Sheva (LCL), CIF und DAP; DDP für ausgewählte Länder. Jede Regel der Incoterms 2020 auf Anfrage. |
| Währung | Angebot und Rechnung in USD, auf Wunsch in EUR oder GBP. |
| Verpackung | Polybeutel mit bedrucktem Etikett, Gewindeschutz an jedem Gewindeende, doppelwandige Exportkartons mit Kantenschutz auf Paletten. Sonderverpackung wird separat angeboten. |
| Muster | 10–50 Stück Normteile gegen Schutzgebühr; Zeichnungsteile werden über das Erstmuster-Los qualifiziert. |
Ausführliche Antworten: Häufige Fragen (Deutsch) · Beschaffung (EN) · Versand & Logistik (EN) · Qualität (EN).
Wir liefern regelmäßig an Kunden in Deutschland, Österreich und der Schweiz. Der Ablauf ist derselbe wie für alle Exportaufträge: Auftragsbestätigung innerhalb von 1–2 Arbeitstagen, Fertigung, Exportvorbereitung in 3–5 Arbeitstagen (Konformitätsbescheinigung, Packlisten, Exportdokumente und Zollanmeldung übernehmen wir), anschließend Transport.
Ein Folgeauftrag per Seefracht erreicht ein Lager in der EU typischerweise 7–10 Wochen nach Bestellung (3–5 Wochen Fertigung, Exportabwicklung, 18–24 Tage Seefracht, Verzollung); per Luftfracht etwa 5–7 Wochen. Mit Rahmenauftrag und Pufferbestand erreichen Abrufe Ihr Lager in etwa 4–5 Wochen per Seefracht oder in 7–10 Arbeitstagen per Luftfracht. Bei DAP tragen Sie Einfuhrzoll und Einfuhrumsatzsteuer, bei DDP (ausgewählte Länder) übernehmen wir sie. Ihre Nachweise nach RoHS und REACH liegen jeder Lieferung bei.
Brassland ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert. Für Langdrehteile erhalten Sie standardmäßig:
Auf Langdrehautomaten (Swiss-Typ) gefertigte, meist lange und schlanke Präzisionsdrehteile; eine Führungsbuchse sichert hohe Genauigkeit auch bei großer Länge.
Etwa Ø 2–32 mm; größere Durchmesser fertigen wir auf CNC-Drehmaschinen bis Ø 150 mm.
Bis ±0,005 mm bei enger Maßhaltigkeit und Oberflächen bis Ra 0,4 µm.
Die Führungsbuchse stützt das Material direkt an der Schneide – daher eignet sich Langdrehen für lange, dünne Teile, während CNC-Drehen größere und komplexere Teile abdeckt.
Messing, bleifreies und DZR-Messing, Kupfer und Aluminium – siehe Werkstofftabelle.
Vernickeln, Verzinnen, Verzinken, chemisch Nickel, Passivieren und Polieren über Partner.
Ja – nach Ihrer Zeichnung oder Ihrem Muster, mit Abnahmeprüfzeugnis EN 10204 3.1 auf Wunsch.
Eine feste Mindestbestellmenge gibt es nicht: Die wirtschaftliche Losgröße hängt vom Teil ab – Rüstaufwand, Stangenverbrauch, bei Schmiedeteilen das Gesenk – und wird anhand Ihrer Zeichnung und Jahresmenge angeboten. Werkzeugkosten werden immer separat ausgewiesen.
Die Serienfertigung dauert 3–5 Wochen ab freigegebener Zeichnung. Für einen Erstauftrag einschließlich Erstmustern planen Sie 6–8 Wochen ab Auftragsbestätigung ein, zuzüglich 3–4 Wochen bei neuen Werkzeugen; dazu kommen 18–24 Tage Seefracht nach Europa oder 3–7 Tage Luftfracht. Folgeaufträge fertigen wir wie jede Serie auftragsbezogen in 3–5 Wochen. Mit einem Rahmenauftrag können wir einen Pufferbestand für Sie aufbauen – Abrufe sind dann in 2–3 Wochen versandbereit. Erstmuster liefern wir in 3–4 Wochen ab freigegebener Zeichnung.
Üblich sind EXW Jamnagar, FOB Mundra oder Nhava Sheva, CIF und DAP; DDP für ausgewählte Länder. Wir stellen in USD, EUR oder GBP in Rechnung.
