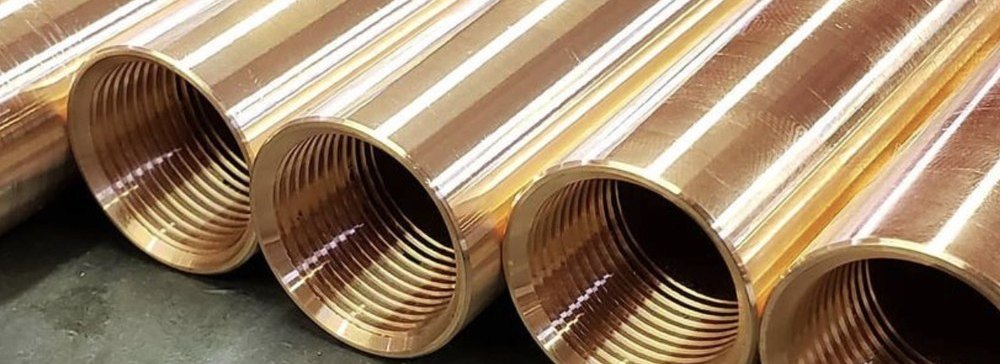

Gedreht aus Kupfer · Jamnagar, Indien
Hohe Leitfähigkeit, enge Toleranzen – aus Cu-ETP und CuTeP.
Brassland Deutschland / Kupferdrehteile
Kupferdrehteile sind gedrehte Präzisionsteile aus Kupfer (Cu-ETP / C11000, CuTeP / C14500). Brassland dreht sie nach Zeichnung für Elektrotechnik, Stromführung und Wärmeleitung – mit hoher Leitfähigkeit, auf 79+ CNC-Maschinen, darunter 28+ Langdrehmaschinen.
Verfahren im Detail
Kupfer und Kupferlegierungen werden auf CNC-Drehmaschinen und im Langdrehen zerspant. Reinkupfer Cu-ETP (C11000) ist sehr leitfähig, aber zäh; das tellurhaltige CuTeP (C14500) verbessert die Zerspanbarkeit deutlich bei nahezu gleicher Leitfähigkeit und eignet sich daher für Drehteile in Serie. Angetriebene Werkzeuge erlauben Bohrungen, Gewinde und Fräsungen in einer Aufspannung; Durchmesser Ø 2–150 mm.
Werkstoffe im Detail
| Werkstoff | Werkstoff-Nr. | Norm | Eigenschaft |
|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | Automatenmessing, ~100 % Zerspanbarkeit |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | Schmiede- und Drehmessing |
| CW602N (CuZn36Pb2As) | 2.0372 | EN 12164 | entzinkungsbeständig (DZR), ISO 6509 |
| CW724R (CuZn21Si3P) | 2.0530 | EN 12164 | bleifrei, Trinkwasser (NSF 372 / EU) |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | Kupfer, ~100 % IACS Leitfähigkeit |
| EN AW-6082 (AlSi1MgMn) | 3.2315 | EN 573 | Aluminium, leicht, anodisierbar |
Stangen nach EN 12163/12164; weitere Legierungen (CW510L, CuTeP C14500) auf Anfrage. Mechanische Werte in den verlinkten Datenblättern.
Toleranzen & Prüfung
Allgemeintoleranzen nach ISO 2768-m/-f, enge Passmaße in IT6–IT8, im Langdrehen bis ±0,005 mm; Oberflächen bis Ra 0,4 µm. Geprüft mit Koordinatenmessgeräten (CMM), optischer Messung und kalibrierten Messmitteln; Erstmusterprüfbericht und Abnahmeprüfzeugnis EN 10204 2.1/3.1 auf Wunsch.
Oberflächen
Galvanische und chemische Oberflächen über qualifizierte Partner: Vernickeln, Verzinnen, Verzinken, chemisch Nickel, Passivieren und Polieren – je nach Korrosions-, Kontakt- oder Designanforderung. Entgraten, Gleitschleifen und Reinigung gehören zum Standard.
DIN-Normteile aus Messing
Neben Drehteilen nach Zeichnung fertigen wir genormte Teile: Messingmuttern (DIN 934, 439, 935, 6923 …), Gewindestifte (DIN 913–916), Verschlussschrauben (DIN 906/908/910), Einpressbuchsen nach DIN 16903 sowie Gewindeeinsätze und Gewindebuchsen – alle aus Messing, nach Norm und Zeichnung.
Anwendungen & Branchen
Kontakte und Kontaktstifte, Erdungs- und Anschlussteile, Stromschienen-Komponenten und Wärmeleitteile für Elektrotechnik und Leistungselektronik. Vergleichbare Teile fertigen wir auch aus Messing und Aluminium.
Verwandte Seiten
Messing, Kupfer, Aluminium.
Mehr →Werkstoffe & Verfahren.
Mehr →Leicht & korrosionsbeständig.
Mehr →Alle Metalle, ±0,005 mm.
Mehr →Langdrehen bis Ø 32 mm.
Mehr →Enge Toleranzen nach ISO 2768.
Mehr →Geben Sie Werkstoff, Toleranzen und Stückzahl an. Hersteller aus Jamnagar, Indien – Export in über 40 Länder, ISO 9001 / 14001 / 45001.
Häufige Fragen
Gedrehte Präzisionsteile aus Kupfer (Cu-ETP, CuTeP), meist für elektrische und thermische Anwendungen.
Cu-ETP (C11000) und das gut zerspanbare CuTeP (C14500); weitere Kupferlegierungen auf Anfrage.
Wegen der höheren elektrischen und thermischen Leitfähigkeit – wichtig für Kontakte und Wärmeleitteile.
ISO 2768-m/-f; enge Maße bis ±0,005 mm im Langdrehen.
Vernickeln, Verzinnen, Versilbern (über Partner) – je nach Kontakt- und Korrosionsanforderung.
Ja – nach Ihrer Zeichnung, mit Abnahmeprüfzeugnis EN 10204 3.1 auf Wunsch.
