CNC-Dreh- & Frästeile · Jamnagar, Indien
Gedreht und gefräst aus Messing, Kupfer und Aluminium – Ø 2–150 mm, im Langdrehen bis ±0,005 mm.
Brassland Deutschland / CNC-Drehteile

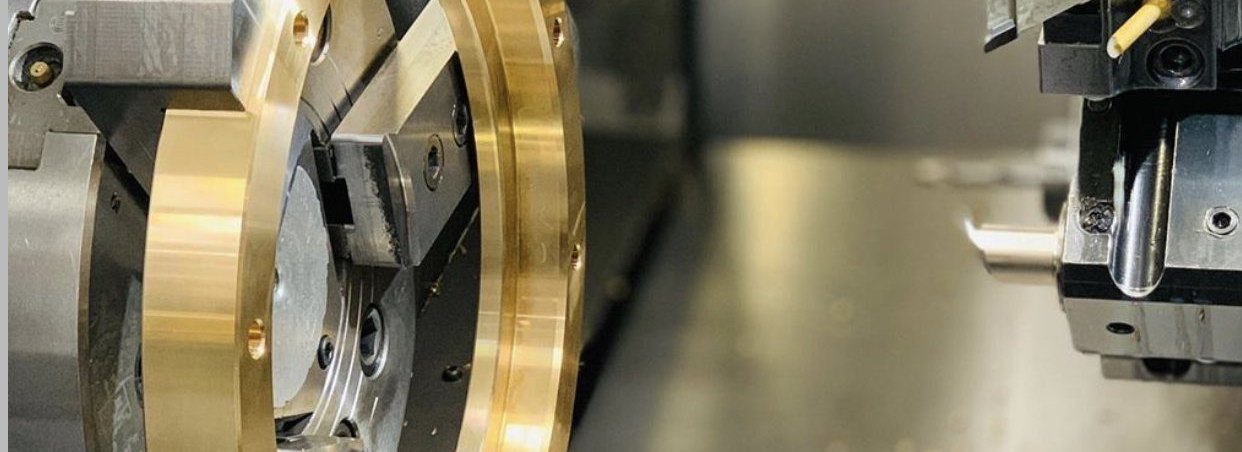

CNC-Drehteile sind auf CNC-Dreh- und Dreh-Fräszentren gefertigte Präzisionsteile. Brassland dreht und fräst sie aus Messing, Kupfer und Aluminium nach Ihrer Zeichnung – auf 79+ CNC-Maschinen, mit Toleranzen bis ±0,005 mm im Langdrehen und Abnahmeprüfzeugnis EN 10204 3.1.
CNC-Drehen mit angetriebenen Werkzeugen, Dreh-Fräsen und Mehrspindelbearbeitung erlauben komplexe Geometrien in einer Aufspannung – Plan- und Längsdrehen, Bohren, Gewindeschneiden und -wirbeln, Quer- und Längsfräsen sowie Rändeln. Mit 79+ CNC-Maschinen decken wir Durchmesser von Ø 2 bis Ø 150 mm ab; lange, schlanke Teile bis Ø 32 mm entstehen im Langdrehen (Swiss-Typ). Stangenlader ermöglichen eine mannarme Serienfertigung vom Prototyp bis zur Großserie.
| Werkstoff | Werkstoff-Nr. | Norm | Eigenschaft |
|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | Automatenmessing, ~100 % Zerspanbarkeit |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | Schmiede- und Drehmessing |
| CW602N (CuZn36Pb2As) | — | EN 12164 | entzinkungsbeständig (DZR), ISO 6509-1 |
| CW724R (CuZn21Si3P) | — | EN 12164 | bleifrei, Trinkwasser (NSF 372 / EU) |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | Kupfer, ~100 % IACS Leitfähigkeit |
| EN AW-6082 (AlSi1MgMn) | 3.2315 | EN 573 | Aluminium, leicht, anodisierbar |
Stangen nach EN 12163/12164; weitere Legierungen (CW510L, CuTeP C14500) auf Anfrage. Mechanische Werte in den verlinkten Datenblättern.
Allgemeintoleranzen nach ISO 2768-m/-f, enge Passmaße in IT6–IT8, im Langdrehen bis ±0,005 mm; Oberflächengüten bis Ra 0,4 µm. Geprüft mit Koordinatenmessgeräten (CMM), optischer Messung und kalibrierten Messmitteln; Erstmusterprüfbericht und Prüfbescheinigung EN 10204 2.1/3.1 auf Wunsch.
Galvanische und chemische Oberflächen über qualifizierte Partner: Vernickeln, Verzinnen, Verzinken, chemisch Nickel, Passivieren und Polieren – je nach Korrosions-, Kontakt- oder Designanforderung. Entgraten, Gleitschleifen und Reinigung gehören zum Standard.
Neben Drehteilen nach Zeichnung fertigen wir genormte Teile: Messingmuttern (DIN 934, 439, 935, 6923 …), Gewindestifte (DIN 913–916), Verschlussschrauben (DIN 906/908/910), Einpressbuchsen nach DIN 16903 sowie Gewindeeinsätze und Gewindebuchsen – alle aus Messing, nach Norm und Zeichnung.
CNC-Drehteile aus Messing finden sich in Sanitär und Armaturen, Gas- und Energietechnik, Elektrotechnik, Pneumatik/Hydraulik, Mess- und Regeltechnik sowie in der Verbindungstechnik – stets gefertigt nach Ihrer Zeichnung. Für Kupfer und Aluminium siehe Kupferdrehteile und Aluminiumdrehteile.
Messing, Kupfer, Aluminium.
Mehr →Werkstoffe & Verfahren.
Mehr →Langdrehen bis Ø 32 mm.
Mehr →Enge Toleranzen nach ISO 2768.
Mehr →Cu-ETP & CuTeP.
Mehr →Leicht & korrosionsbeständig.
Mehr →Ratgeber zu Werkstoffen, Toleranzen und Normen.
Mehr →Geben Sie Werkstoff, Toleranzen und Stückzahl an. Hersteller aus Jamnagar, Indien – Export in über 40 Länder, ISO 9001 / 14001 / 45001.
Damit Sie CNC-Drehteile ohne Rückfragen anfragen können: Die Werte in dieser Tabelle stammen aus unseren ausführlichen FAQ-Seiten und gelten für Zeichnungsteile ebenso wie für Normteile.
| Position | Was Sie erwarten können |
|---|---|
| Mindestbestellmenge | Keine feste Mindestmenge – die wirtschaftliche Losgröße hängt vom Teil ab und wird anhand Ihrer Zeichnung und Jahresmenge angeboten; Werkzeugkosten werden separat ausgewiesen. |
| Erstmuster | 30–50 Stück in 3–4 Wochen ab freigegebener Zeichnung mit vorhandenen Werkzeugen; 4–6 Wochen bei neuen Formwerkzeugen; Schmiedeteile 8–10 Wochen einschließlich Gesenk. Zu jedem neuen Teil gehört ein Erstmusterprüfbericht. |
| Serienlieferzeit | Serienfertigung 3–5 Wochen ab freigegebener Zeichnung. Ein Erstauftrag einschließlich Erstmustern und deren Freigabe dauert typischerweise 6–8 Wochen ab Auftragsbestätigung, zuzüglich 3–4 Wochen bei neuen Werkzeugen. Folgeaufträge wie jede Serie 3–5 Wochen; Abrufe aus einem Pufferbestand (nur mit Rahmenauftrag) in 2–3 Wochen; Eilaufträge frühestens 3–4 Wochen per Luftfracht. |
| Toleranzen | Allgemeintoleranzen nach ISO 2768-m, sofern das Schriftfeld nichts anderes vorgibt; engere Toleranzen werden aus der Zeichnung angeboten. |
| Dokumentation | Konformitätsbescheinigung zu jedem Auftrag; RoHS- und REACH-Erklärungen ohne Aufpreis; Abnahmeprüfzeugnis 3.1 nach EN 10204 zur Legierungscharge; PPAP Stufe 1–3 in 4–6 Wochen ab freigegebener Zeichnung. |
| Incoterms | EXW Jamnagar, FOB Mundra (FCL) bzw. Nhava Sheva (LCL), CIF und DAP; DDP für ausgewählte Länder. Jede Regel der Incoterms 2020 auf Anfrage. |
| Währung | Angebot und Rechnung in USD, auf Wunsch in EUR oder GBP. |
| Verpackung | Polybeutel mit bedrucktem Etikett, Gewindeschutz an jedem Gewindeende, doppelwandige Exportkartons mit Kantenschutz auf Paletten. Sonderverpackung wird separat angeboten. |
| Muster | 10–50 Stück Normteile gegen Schutzgebühr; Zeichnungsteile werden über das Erstmuster-Los qualifiziert. |
Ausführliche Antworten: Häufige Fragen (Deutsch) · Beschaffung (EN) · Versand & Logistik (EN) · Qualität (EN).
Wir liefern regelmäßig an Kunden in Deutschland, Österreich und der Schweiz. Der Ablauf ist derselbe wie für alle Exportaufträge: Auftragsbestätigung innerhalb von 1–2 Arbeitstagen, Fertigung, Exportvorbereitung in 3–5 Arbeitstagen (Konformitätsbescheinigung, Packlisten, Exportdokumente und Zollanmeldung übernehmen wir), anschließend Transport.
Ein Folgeauftrag per Seefracht erreicht ein Lager in der EU typischerweise 7–10 Wochen nach Bestellung (3–5 Wochen Fertigung, Exportabwicklung, 18–24 Tage Seefracht, Verzollung); per Luftfracht etwa 5–7 Wochen. Mit Rahmenauftrag und Pufferbestand erreichen Abrufe Ihr Lager in etwa 4–5 Wochen per Seefracht oder in 7–10 Arbeitstagen per Luftfracht. Bei DAP tragen Sie Einfuhrzoll und Einfuhrumsatzsteuer, bei DDP (ausgewählte Länder) übernehmen wir sie. Ihre Nachweise nach RoHS und REACH liegen jeder Lieferung bei.
Brassland ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert. Für CNC-Drehteile erhalten Sie standardmäßig:
CNC-Drehteile sind auf rechnergesteuerten Drehmaschinen gefertigte Präzisionsteile – rotationssymmetrische Teile mit Bohrungen, Gewinden und Fräsmerkmalen, gefertigt nach Zeichnung.
Messing (CW614N/CW617N), entzinkungsbeständiges DZR-Messing CW602N, bleifreies CW724R, Kupfer (Cu-ETP/CuTeP) und Aluminium – siehe Werkstofftabelle. Weitere Legierungen auf Anfrage.
Auf CNC-Drehmaschinen Ø 2–150 mm; im Langdrehen Ø 2–32 mm für lange, schlanke Teile.
Allgemein ISO 2768-m/-f, enge Maße in IT6–IT8, im Langdrehen bis ±0,005 mm.
Vernickeln, Verzinnen, Verzinken, chemisch Nickel, Passivieren und Polieren über qualifizierte Partner.
Ja – Messingmuttern, Gewindestifte, Verschlussschrauben, DIN-16903-Buchsen und Gewindeeinsätze.
Ja – Sonderteile fertigen wir nach Ihrer Zeichnung oder Ihrem Muster, mit Abnahmeprüfzeugnis EN 10204 3.1 auf Wunsch.
Eine feste Mindestbestellmenge gibt es nicht: Die wirtschaftliche Losgröße hängt vom Teil ab – Rüstaufwand, Stangenverbrauch, bei Schmiedeteilen das Gesenk – und wird anhand Ihrer Zeichnung und Jahresmenge angeboten. Werkzeugkosten werden immer separat ausgewiesen.
Die Serienfertigung dauert 3–5 Wochen ab freigegebener Zeichnung. Für einen Erstauftrag einschließlich Erstmustern planen Sie 6–8 Wochen ab Auftragsbestätigung ein, zuzüglich 3–4 Wochen bei neuen Werkzeugen; dazu kommen 18–24 Tage Seefracht nach Europa oder 3–7 Tage Luftfracht. Folgeaufträge fertigen wir wie jede Serie auftragsbezogen in 3–5 Wochen. Mit einem Rahmenauftrag können wir einen Pufferbestand für Sie aufbauen – Abrufe sind dann in 2–3 Wochen versandbereit. Erstmuster liefern wir in 3–4 Wochen ab freigegebener Zeichnung.
Üblich sind EXW Jamnagar, FOB Mundra oder Nhava Sheva, CIF und DAP; DDP für ausgewählte Länder. Wir stellen in USD, EUR oder GBP in Rechnung.
