Vad som gör precisionen möjlig
Precision är inte bara maskinen — det är processen: kalibrerad stång h9/h11, styva uppspänningar, termisk kompensation, skarpa verktyg och SPC på kritiska mått under hela serien. Kritiska mått verifieras i mätrummet med CMM och optisk mätning; i serie mäts kritiska egenskaper till 100 %.
Fast dockning eller längdsvarv
Längdsvarv (schweizertyp): stången stöds av styrbussningen intill verktyget — detaljen böjer inte ned. Bäst för slanka detaljer Ø 2–32 mm med koncentricitetskrav.
CNC-svarv med fast dockning: styvare för större diametrar upp till Ø 150 mm; drivna verktyg och motspindel gör detaljen komplett i en uppspänning.
Toleranser och precision
| Egenskap | Typiskt värde |
|---|---|
| Generella toleranser | ISO 2768-m / -f |
| Passningar (diametrar) | IT6–IT8, ned till ±0,005 mm vid precisionssvarvning |
| Koncentricitet / rundhet | ned till ~0,01 mm (längdsvarvning) |
| Ytjämnhet | Ra 0,4–1,6 µm beroende på operation |
| Gängor | metrisk ISO 6g/6H, rörgänga BSP, UNF/UNC |
Material och legeringar
| Material | Materialnr | Standard | Skärbarhet | Typisk användning |
|---|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | utmärkt (~100%) | standard automatmässing |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | mycket god | smidda och svarvade detaljer |
| CW602N (CuZn36Pb2As) | 2.0372 | DZR · ISO 6509 | god | avzinkningshärdig (dricksvatten) |
| CW724R (CuZn21Si3P) | 2.0530 | blyfri | god | kiselmässing, dricksvatten |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | måttlig | ledarkoppar (~100% IACS) |
| EN AW-6082 | 3.2315 | EN 573 | utmärkt | lätt konstruktionsaluminium |
Stång enligt EN 12163/12164; andra legeringar (CW510L, CuTeP C14500) på begäran.
Kvalitetssäkring och intyg

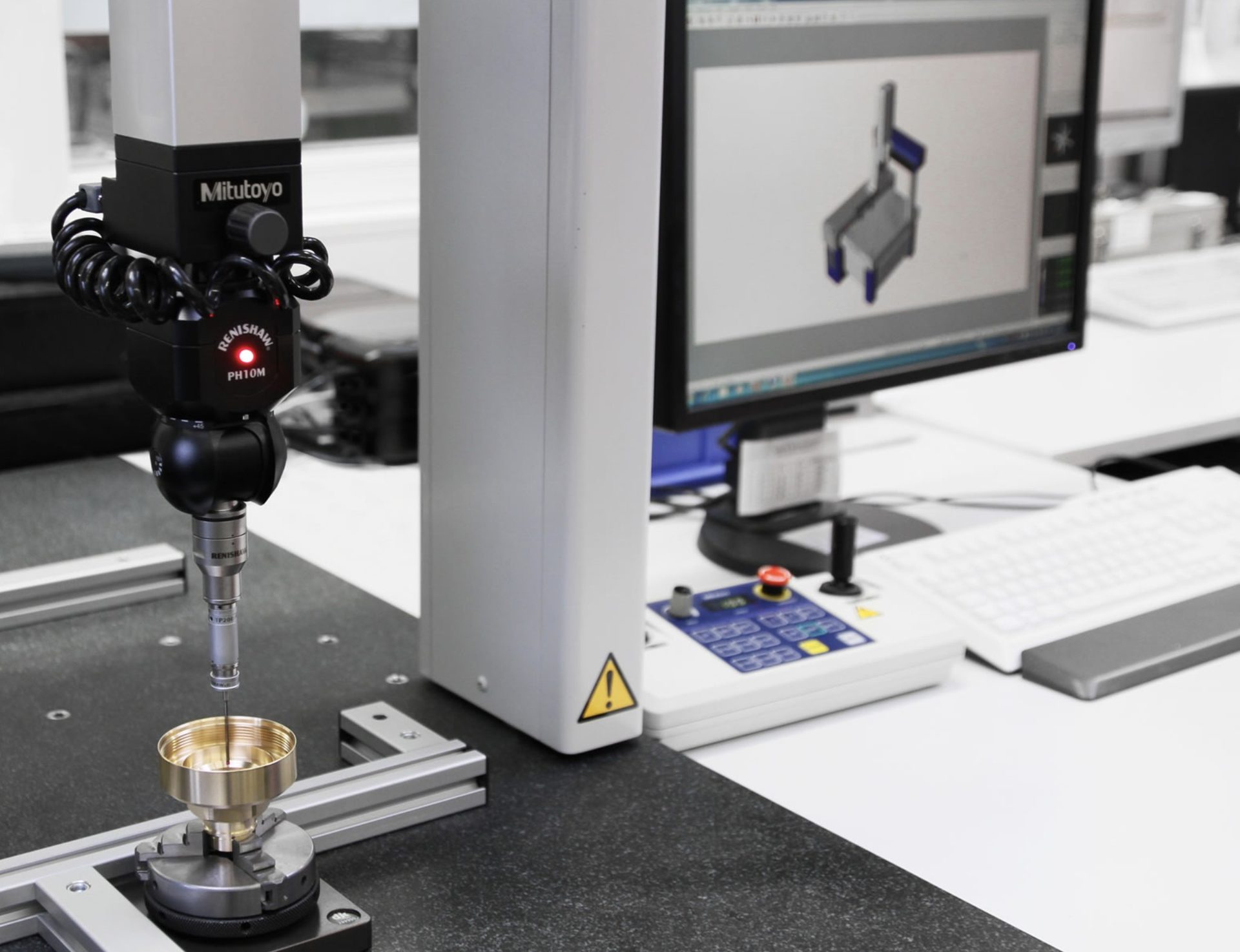

Måttkontroll med koordinatmätmaskin (CMM), profilprojektor / optisk mätning och kalibrerade mätdon; statistisk processtyrning (SPC) på kritiska egenskaper, 100 %-kontroll av kritiska mått och AQL-stickprov på övriga. På begäran levererar vi förstabitsrapport (FAIR), PPAP och materialintyg EN 10204 2.1/3.1. Certifierad tillverkare enligt ISO 9001, ISO 14001 och ISO 45001 (DQS). Slutlig kvalificering av detaljen i er tillämpning är köparens ansvar.
Konstruera för precision
Några konstruktionsval sänker kostnad och ledtid: förse ansatser och gängor med verktygsurgångar; undvik extremt höga längd/diameter-förhållanden eller markera dem (längdsvarven klarar slanka detaljer); sätt snäva toleranser endast där funktionen kräver det; och ange gängklass, yttillstånd och ytbehandling. Skicka 2D/3D-ritningen (STEP): vi föreslår optimal legering och process.
Relaterade sidor
Längdsvarvning, slanka detaljer.
Läs mer →Från stång, alla seriestorlekar.
Läs mer →Efter ritning, alla serier.
Läs mer →Svarvning och fräsning CNC.
Läs mer →CuZn39Pb3, tekniska data.
Läs mer →Efter ritning, export.
Läs mer →Offert inom 24 timmar.
Ange material, toleranser och kvantiteter (2D/3D-ritning eller STEP). Tillverkare i Jamnagar, Indien — export till över 40 länder, ISO 9001 / 14001 / 45001.
Offert och kontakt: sidor på engelska.
Vanliga frågor
Ned till ±0,005 mm på precisionsdiametrar (IT6); generella toleranser ISO 2768-m/-f. Verklig tolerans definieras per mått på er ritning.
CMM, profilprojektor och kalibrerade mätdon; SPC på kritiska egenskaper och 100 %-mätning av kritiska mått. FAIR före serien.
Ra 0,4–1,6 µm beroende på operation; vid finsvarvning ned till Ra 0,4 µm.
Ja — sätt snäva toleranser endast där funktionen kräver det. Vi föreslår gärna toleransoptimering som sänker kostnaden.
Ø 2–150 mm i CNC-svarvar; Ø 2–32 mm i längdsvarvar för slanka detaljer.
Ja: FAIR för prover, SPC-data i serie och EN 10204-intyg per charge enligt överenskommelse.
Källor och referenser
Legeringsbeteckningar, standarder och egenskaper på denna sida är kontrollerade mot publikationerna nedan. För inköpsspecifikationen, se alltid gällande utgåva av standarden.
Senast granskad: juli 2026. Värden för toleranser, ytjämnhet och skikttjocklek är vägledande och ska bekräftas per mått på ritningen; för kritiska tillämpningar, kontrollera gällande standardutgåva och begär EN 10204 3.1-intyg vid beställning.
