Typowe detale

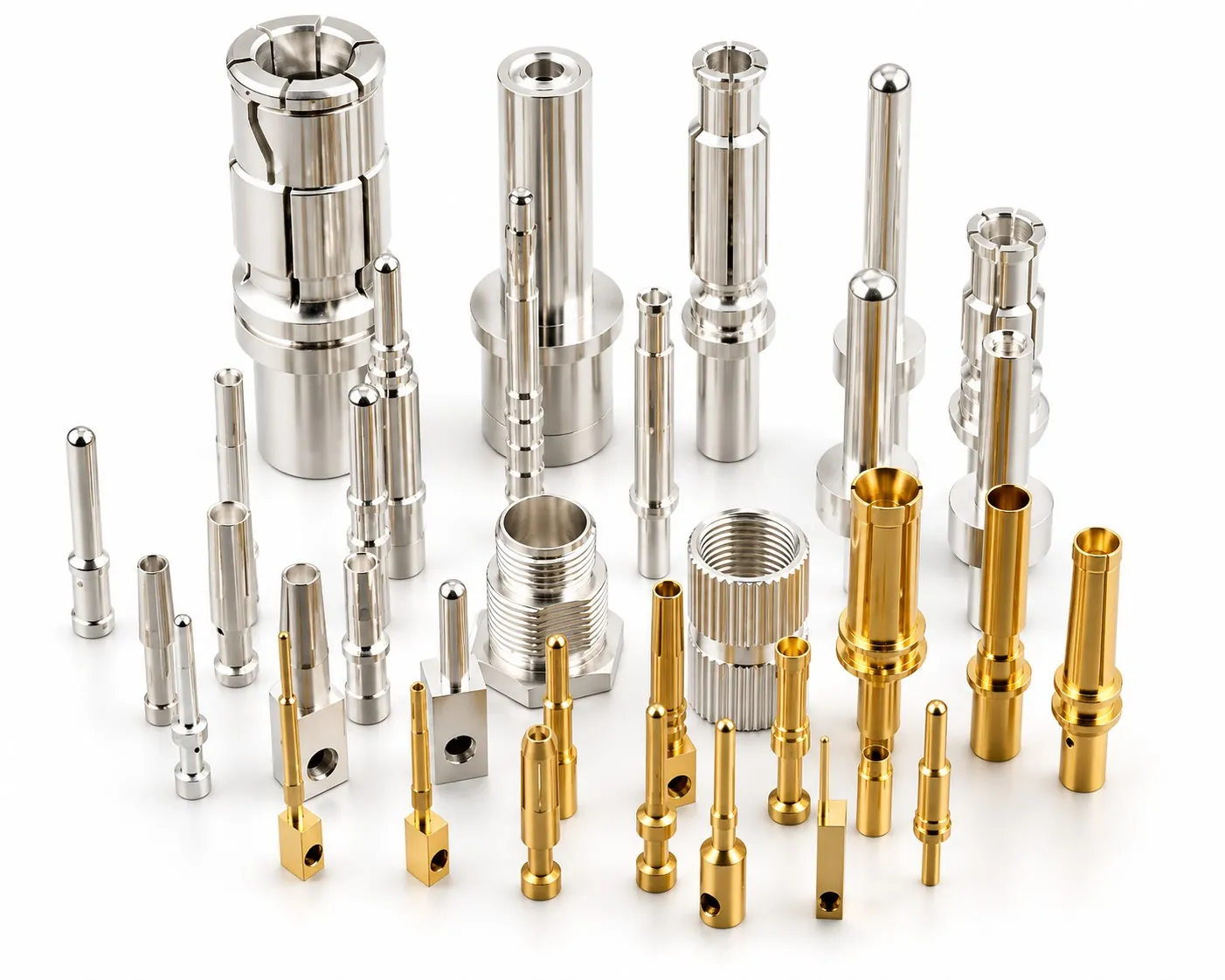

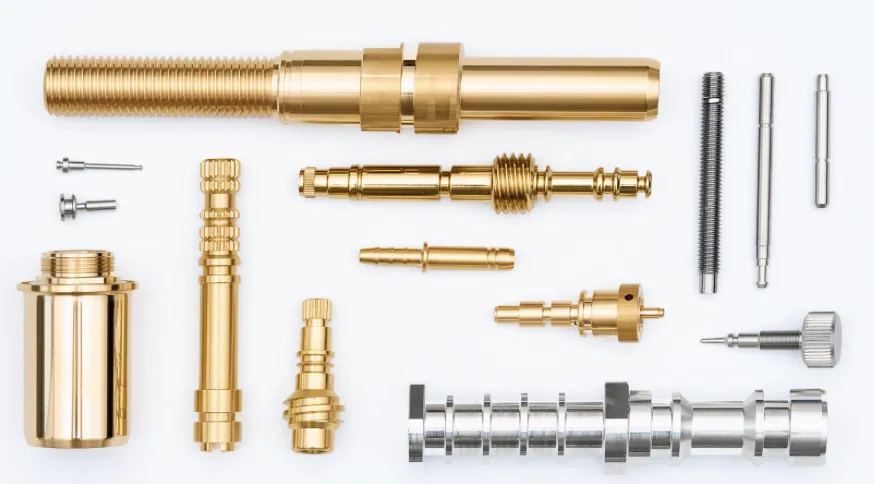

Korpusy i trzpienie zaworów gazowych, gniazda i grzybki, dysze i kryzy regulatorów ciśnienia, złączki i przyłącza gwintowane, korpusy czujników i przetworników, a po stronie energetyki — styki i piny, terminale mocy, elementy uziemienia oraz detale konektorów ładowania. Wszystko toczone z pręta, wyłącznie według rysunku klienta.
Wyroby dla branży
Zastosowanie w branży
Detale do armatury gazowej i połączeń mocy
Korpusy i trzpienie zaworów, dysze regulatorów oraz styki i terminale — z mosiądzu obrabialnego skrawaniem, według rysunku.
Materiały
Do detali gazowych i przyłączy standardem jest CW617N (CuZn40Pb2) oraz CW614N (CuZn39Pb3 / MO58A) — mosiądze o doskonałej obrabialności. Do detali stykających się z wodą (np. w hybrydowych zespołach gaz–woda lub w armaturze wodnej instalacji grzewczych) stosujemy mosiądz odcynkowaniowy DZR CW602N (CuZn36Pb2As) oraz bezołowiowy CW724R. Do styków i terminali o wysokiej przewodności — miedź Cu-ETP (C11000).
| Gatunek | EN / CW | Norma | Obrabialność | Zastosowanie |
|---|---|---|---|---|
| MS58 / MO58A | CW614N (CuZn39Pb3) | EN 12164 / 12165 | doskonała (wzorzec, 100) | detale toczone z pręta, przyłącza |
| — | CW617N (CuZn40Pb2) | EN 12164 / 12165 | bardzo dobra (~90) | armatura gazowa, korpusy, trzpienie |
| — (DZR) | CW602N (CuZn36Pb2As) | ISO 6509 (odcynkowanie) | dobra | detale w kontakcie z wodą, odporność na odcynkowanie |
| — (bezołowiowy) | CW724R | NSF/ANSI 372 (właściwość materiału) | dobra | bez ołowiu, woda pitna |
Pręty do obróbki skrawaniem wg EN 12164 / 12163 / 12165. Skala obrabialności odnosi się do wzorca miedziowo-cynkowego (CW614N = 100); porównania między rodzinami stopów mają charakter orientacyjny.
Precyzja i wymagania
Pasowania gniazd i tłoczków — IT6–IT8, do ±0,005 mm na średnicach precyzyjnych; współosiowość do ~0,01 mm; chropowatość powierzchni uszczelniających do Ra 0,4 µm; gwinty metryczne ISO oraz rurowe G (BSP) i NPT. Tolerancje ogólne wg ISO 2768-m/-f. Szczelność i klasę ciśnieniową detalu potwierdza się według specyfikacji klienta.
Woda w instalacjach gaz–woda
W zespołach, gdzie detal mosiężny styka się z wodą (np. przyłącza kotłów, armatura hybrydowa), wymagania dotyczące odcynkowania i zawartości ołowiu zamykamy gatunkami DZR CW602N (odporność na odcynkowanie wg ISO 6509) i bezołowiowym CW724R. Zgodność z przepisami dla wody pitnej jest właściwością materiału — ostateczną kwalifikację detalu w aplikacji przeprowadza kupujący.
Kontrola jakości
Kontrola na współrzędnościowej maszynie pomiarowej (CMM), projektorze profilowym i skalibrowanych przyrządach; statystyczna kontrola procesu (SPC) dla charakterystyk krytycznych, kontrola 100% wymiarów krytycznych i próbkowanie AQL dla pozostałych. Do każdej wysyłki dołączamy świadectwo odbioru 3.1 wg PN-EN 10204; świadectwo 3.2 oraz raport pierwszej sztuki (FAIR) i PPAP na zapytanie. System zarządzania certyfikowany wg ISO 9001, ISO 14001 i ISO 45001 (DQS). Ostateczna kwalifikacja detalu w docelowej aplikacji pozostaje po stronie kupującego.
Zobacz też
Od pliku STEP do serii.
Więcej →Ø 2–150 mm, z pręta ciągnionego.
Więcej →Automaty szwajcarskie Ø 2–32 mm.
Więcej →CuZn39Pb3 / MO58A — karta materiału.
Więcej →CW724R — obróbka do wody pitnej.
Więcej →Pełna lista sektorów.
Więcej →Oferta w ciągu 24 godzin.
Prosimy podać materiał, tolerancje i wielkości partii (rysunek 2D/3D lub plik STEP). Producent w Jamnagar (Indie) — eksport do ponad 40 krajów, ISO 9001 / 14001 / 45001.
Formularz zapytania i strona kontaktowa są w języku angielskim.
Często zadawane pytania
Nie. Wykonujemy toczone detale mosiężne wewnątrz armatury gazowej i energetycznej — korpusy i trzpienie zaworów, gniazda, dysze regulatorów oraz styki i terminale mocy — według rysunku klienta.
Do detali gazowych i przyłączy standardem jest CW617N (CuZn40Pb2) oraz CW614N (CuZn39Pb3); do detali stykających się z wodą (np. w hybrydowych zespołach gaz–woda) mosiądz odcynkowaniowy DZR CW602N lub bezołowiowy CW724R.
Do ±0,005 mm na średnicach precyzyjnych, pasowania IT6–IT8, współosiowość do ~0,01 mm i chropowatość do Ra 0,4 µm na powierzchniach uszczelniających.
Tak — do każdej wysyłki dołączamy świadectwo odbioru 3.1 wg PN-EN 10204; świadectwo 3.2 oraz raport pierwszej sztuki (FAIR) i PPAP na zapytanie.
Źródła i odniesienia
Oznaczenia stopów, normy i właściwości podane na tej stronie weryfikujemy z poniższymi publikacjami. Do specyfikacji zakupowej należy zawsze przywoływać aktualne wydanie normy.
Ostatnia aktualizacja: lipiec 2026. Podane wartości tolerancji i chropowatości są orientacyjne i wymagają potwierdzenia wymiarami na rysunku; w zastosowaniach krytycznych należy sprawdzić aktualne wydanie normy i zamówić świadectwo odbioru 3.1 wg PN-EN 10204.
