Typowe detale

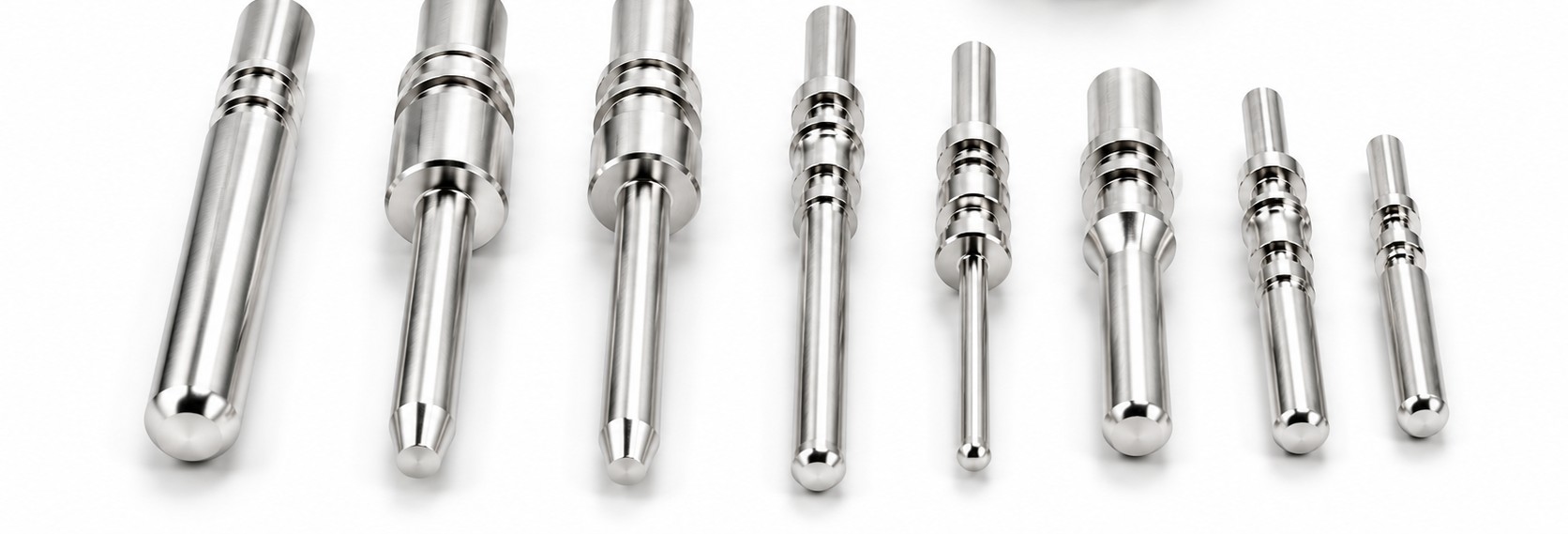

Piny stykowe i piny press-fit, terminale i zaciski, dystanse (standoffy) i tulejki dystansowe, wkładki gwintowane do zalewania i wciskania, korpusy złączy, styki i sworznie, elementy uziemiające. Wszystko toczone z pręta według rysunku klienta — także w ramach kooperacji dla OEM.
Detale dla branży
Zastosowania w branży

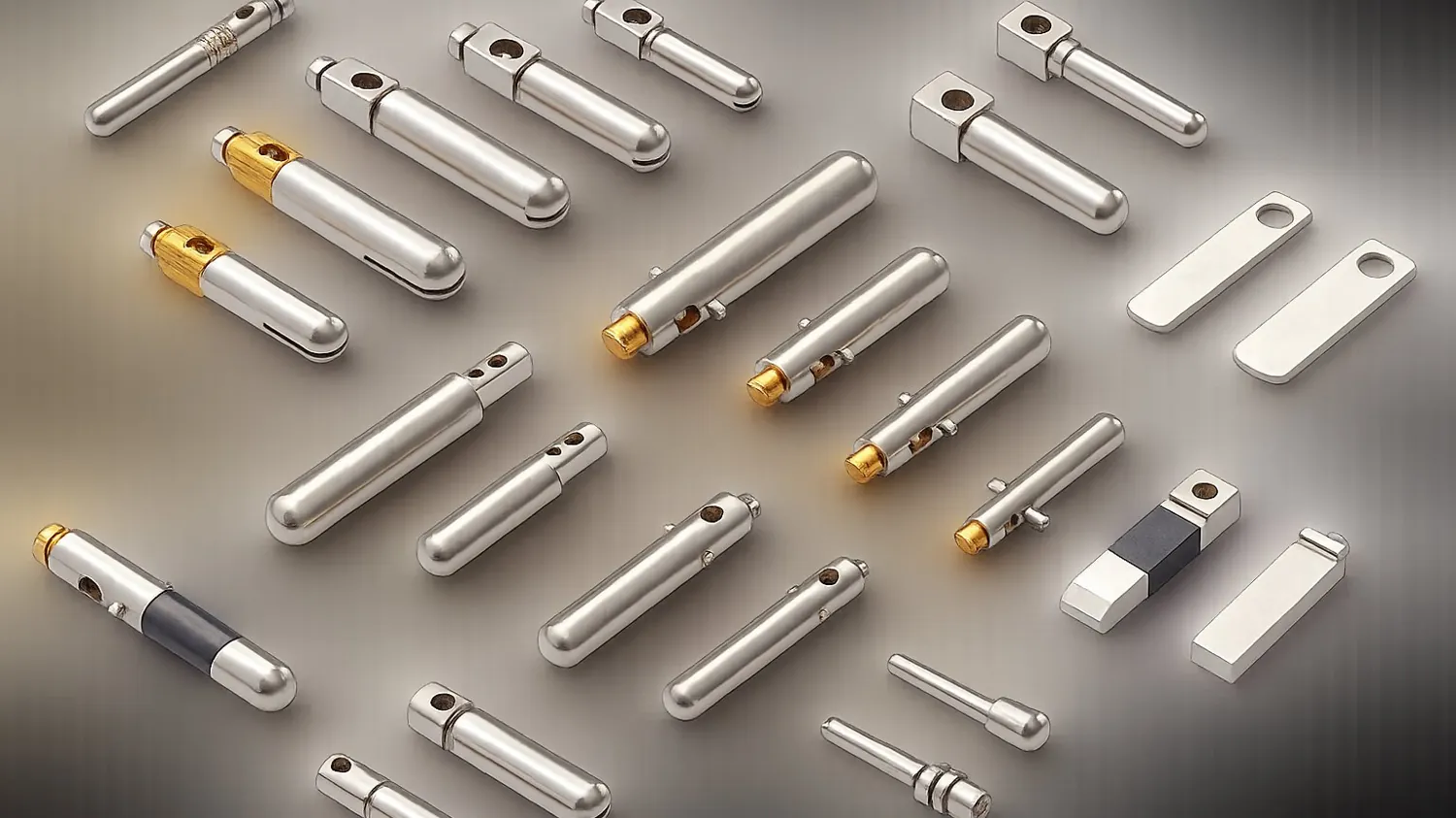

Piny, terminale i dystanse do montażu
Toczone elementy stykowe i mechaniczne do płytek PCB, złączy i modułów — gotowe pod pokrycia galwaniczne, w seriach od tysięcy sztuk.
Materiały
Na dobrze skrawalne piny i terminale stosujemy mosiądz CW614N (CuZn39Pb3); dla styków o niskiej rezystancji i wyższym przewodnictwie — miedź Cu-ETP (C11000); a tam, gdzie wymagane jest wykonanie bezołowiowe (RoHS lub kontakt z wodą) — mosiądz CW724R lub C69300. Elementy stykające się z wodą pitną można wykonać także z mosiądzu odpornego na odcynkowanie DZR CW602N (ISO 6509).
| Materiał | EN / oznaczenie | Skrawalność | Zastosowanie w elektronice |
|---|---|---|---|
| CW614N (CuZn39Pb3) | MO58A | doskonała (100 — wzorzec) | piny, terminale, dystanse, wkładki |
| CW617N (CuZn40Pb2) | MO58B | bardzo dobra (~90) | korpusy złączy, elementy gwintowane |
| Cu-ETP (C11000) | miedź elektrolityczna | dobra | styki i terminale o niskiej rezystancji |
| CW724R / C69300 | mosiądz bezołowiowy | dobra | wykonania RoHS i kontakt z wodą pitną |
Prawidłowość doboru materiału pod pokrycie galwaniczne i wymagania elektryczne potwierdza kupujący w specyfikacji. Skrawalność podana w skali stopów miedzi (CW614N/C36000 = 100).
Precyzja i pokrycia
Piny i styki toczymy na automatach wzdłużnych typu szwajcarskiego (Tsugami i Star) w zakresie Ø 2–32 mm, z tolerancjami do ±0,005 mm i współosiowością do ~0,01 mm; detale krótsze i o większych średnicach — na tokarkach CNC (Ø 2–150 mm). Chropowatość do Ra 0,4–1,6 µm i kontrolowane średnice zapewniają dobrą przyczepność powłok. Pokryć galwanicznych (cynowanie, niklowanie, złocenie) nie wykonujemy u siebie — detale przygotowujemy pod pokrycie u klienta lub wskazanego poddostawcy.
Kontrola jakości i certyfikaty
Kontrola wymiarowa na współrzędnościowej maszynie pomiarowej (CMM), projektorze profilowym i skalibrowanych przyrządach; statystyczna kontrola procesu (SPC) dla charakterystyk krytycznych, kontrola 100% wymiarów krytycznych i próbkowanie AQL dla pozostałych. Do każdej wysyłki dołączamy świadectwo odbioru 3.1 wg PN-EN 10204 (potocznie „atest 3.1”); świadectwo 3.2 oraz raport pomiarowy pierwszej sztuki (FAIR) i PPAP na zapytanie. System zarządzania certyfikowany wg ISO 9001, ISO 14001 i ISO 45001 (DQS). Ostateczna kwalifikacja detalu w docelowej aplikacji pozostaje po stronie kupującego.
Powiązane strony
Automaty szwajcarskie, Ø 2–32 mm.
Więcej →Ø 2–150 mm, z pręta ciągnionego.
Więcej →Od pliku STEP do serii.
Więcej →CuZn39Pb3 / MO58A — karta materiału.
Więcej →CW724R, C69300 — RoHS i woda pitna.
Więcej →Pełna lista sektorów.
Więcej →Oferta w ciągu 24 godzin.
Prosimy podać materiał, tolerancje, wymagane pokrycie i wielkości partii (rysunek 2D/3D lub plik STEP). Producent w Jamnagar (Indie) — eksport do ponad 40 krajów, ISO 9001 / 14001 / 45001.
Formularz zapytania i strona kontaktowa są w języku angielskim.
Często zadawane pytania
Nie. Toczymy precyzyjne detale mosiężne wewnątrz elektroniki — piny stykowe, terminale, dystanse, wkładki gwintowane i korpusy złączy — według rysunku klienta. Montaż i pokrycia galwaniczne realizuje klient lub wskazany poddostawca.
Standardowo CW614N (CuZn39Pb3) na dobrze skrawalne piny i terminale; dla styków niskorezystancyjnych i większego przewodnictwa miedź Cu-ETP (C11000), a tam gdzie wymagane jest wykonanie bezołowiowe — mosiądz CW724R lub C69300.
Tak. Toczymy z chropowatością do Ra 0,4 µm i kontrolujemy średnice, tak aby detale były gotowe do galwanicznego cynowania, niklowania lub złocenia u klienta. Pokryć nie wykonujemy u siebie.
Tak — świadectwo odbioru 3.1 wg PN-EN 10204 do każdej wysyłki; świadectwo 3.2 oraz raport pomiarowy pierwszej sztuki (FAIR) i PPAP na zapytanie.
Źródła i odniesienia
Oznaczenia stopów, normy i właściwości podane na tej stronie weryfikujemy z poniższymi publikacjami. Do specyfikacji zakupowej należy zawsze przywoływać aktualne wydanie normy.
Ostatnia aktualizacja: lipiec 2026. Podane wartości tolerancji, chropowatości i grubości powłok są orientacyjne i wymagają potwierdzenia wymiarami na rysunku; w zastosowaniach krytycznych należy sprawdzić aktualne wydanie normy i zamówić świadectwo odbioru 3.1 wg PN-EN 10204.
