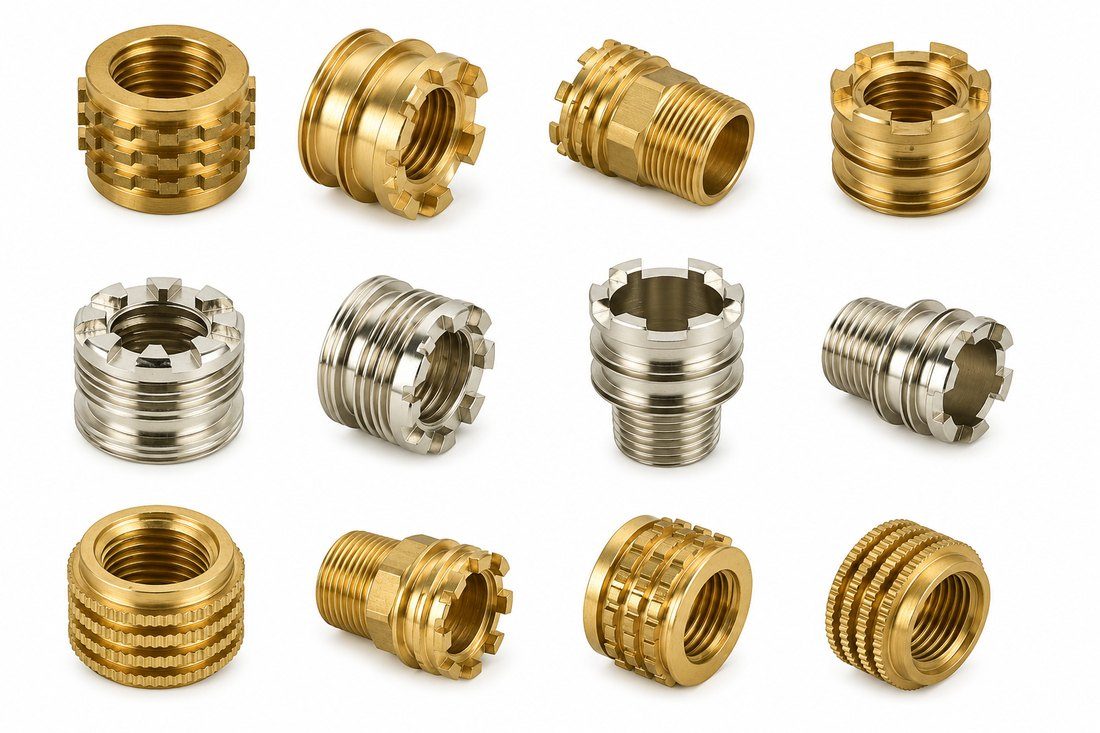

Typické díly
Hadicová hrdla se stromečkovým profilem (hose fittings), mosazné trubice a Venturiho injektory pro fertigaci, trysky a jádra trysek, niply a přechodky, rychlospojky, tělesa ventilů a rozdělovačů. Vše soustružené z tyče dle výkresu — od soustružených dílů dle výkresu po štíhlá pouzdra s příčnými otvory a závity.
Použití v odvětví
Kapková a mikrozávlaha, fertigace (dávkování hnojiv do závlahové vody), přenosné hadicové sestavy, zahradní a polní rozvody, hlavice postřikovačů. Díly pracují ve venkovním prostředí ve stálém kontaktu s vodou a roztoky hnojiv, proto pro tyto části doporučujeme mosaz odolnou proti odzinkování (DZR) nebo bezolovnatou křemíkovou mosaz.
Materiály a slitiny
Základní slitinou je CW617N (CuZn40Pb2); pro kontakt s vodou a hnojivy volíme DZR CW602N odolnou proti odzinkování (ISO 6509) nebo bezolovnatou CW724R. Bezolovnatost a soulad s hygienickými požadavky na pitnou vodu jsou vlastností materiálu — konečnou kvalifikaci dílu v aplikaci provádí kupující.
| Materiál | Číslo mat. | Norma | Obrobitelnost | Typické použití |
|---|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | vynikající (~100 %) | standardní automatová mosaz |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | velmi dobrá | fitinky, hrdla, niply, spojky |
| CW602N (CuZn36Pb2As) | 2.0372 | DZR · ISO 6509 | dobrá | odolná proti odzinkování (voda) |
| CW724R (CuZn21Si3P) | 2.0530 | bezolovnatá | dobrá | křemíková mosaz, pitná voda |
Tyče dle EN 12163/12164. Ekvivalence označení se uvádí jako „nejbližší praktický ekvivalent“ a potvrzuje se dle platného vydání normy.
Přesnost a požadavky
Závity trubkové G (BSP) a metrické; profil stromečku podle průměru a tlaku hadice; průtočný průřez Venturiho injektoru se počítá na požadovaný průtok a podtlak (sání). Všeobecné tolerance dle ISO 2768-m, odpovědné rozměry až ±0,01 mm; drsnost funkčních ploch dle operace.
Venturiho injektor
Mosazná Venturiho trubice vytváří v proudu podtlak, který nasává hnojivo do závlahové vody (fertigace). Soustružíme těleso i trysku s čistou průtočnou částí; geometrii ladíme podle vašeho průtoku a tlakové ztráty. Pro trvalý kontakt s roztoky hnojiv volíme DZR CW602N.
Voda a olovo
Požadavky na obsah olova při kontaktu s pitnou vodou (např. EU směrnice o pitné vodě 2020/2184 nebo místní předpisy) pokrývají slitiny DZR a bezolovnaté. Bezolovnatost / soulad s hygienickými normami je vlastností materiálu, nikoli uděleným schválením; konečnou kvalifikaci dílu dle platných norem provádí kupující.
Kontrola kvality
Rozměrová kontrola na třísouřadnicovém měřicím stroji (CMM), optické měření a kalibrovaná měřidla; statistická regulace procesu (SPC) u kritických znaků. Na vyžádání: protokol o měření prvního kusu (FAIR), PPAP a inspekční certifikát (atest) 3.1 dle ČSN EN 10204 — 3.2 na vyžádání. Výrobce certifikovaný dle ISO 9001, 14001 a 45001 (DQS). Za konečnou kvalifikaci dílu ve Vaší aplikaci odpovídá kupující.
Související stránky
Od prototypu po velkou sérii.
Zjistit více →Z tyče, Ø 2–150 mm.
Zjistit více →CW724R pro pitnou vodu.
Zjistit více →CuZn39Pb3, technická data.
Zjistit více →Díly pro baterie a armatury.
Zjistit více →Kompletní přehled.
Zjistit více →Nabídka do 24 hodin.
Uveďte materiál, tolerance a množství (2D/3D výkres nebo STEP). Výrobce v Jamnagaru, Indie — export do více než 40 zemí, ISO 9001 / 14001 / 45001.
Poptávka a kontakt: stránky v angličtině.
Časté dotazy
Je to nátrubek pro hadici (hose fitting) se stromečkovým profilem, který hadici drží. Soustružíme jej na potřebný průměr a tlak.
Ano — mosazné trubice a Venturiho injektory pro fertigaci, s čistou průtočnou částí podle vašeho výpočtu průtoku a tlakové ztráty.
Základem je CW617N (CuZn40Pb2); pro kontakt s vodou a hnojivy volíme DZR CW602N odolnou proti odzinkování nebo bezolovnatou CW724R.
Všeobecné tolerance ISO 2768-m, odpovědné rozměry až ±0,01 mm. Ke každé dodávce dokládáme inspekční certifikát (atest) 3.1 dle ČSN EN 10204.
Zdroje a reference
Označení slitin, normy a vlastnosti uvedené na této stránce jsou ověřeny podle níže uvedených publikací. Pro nákupní specifikaci vždy vycházejte z platného vydání normy.
Poslední revize: červenec 2026. Hodnoty tolerancí jsou orientační a je nutné je potvrdit u jednotlivých kót na výkresu; u odpovědných aplikací ověřte platné vydání normy a vyžádejte si k dodávce inspekční certifikát EN 10204 3.1.
