Исполнения

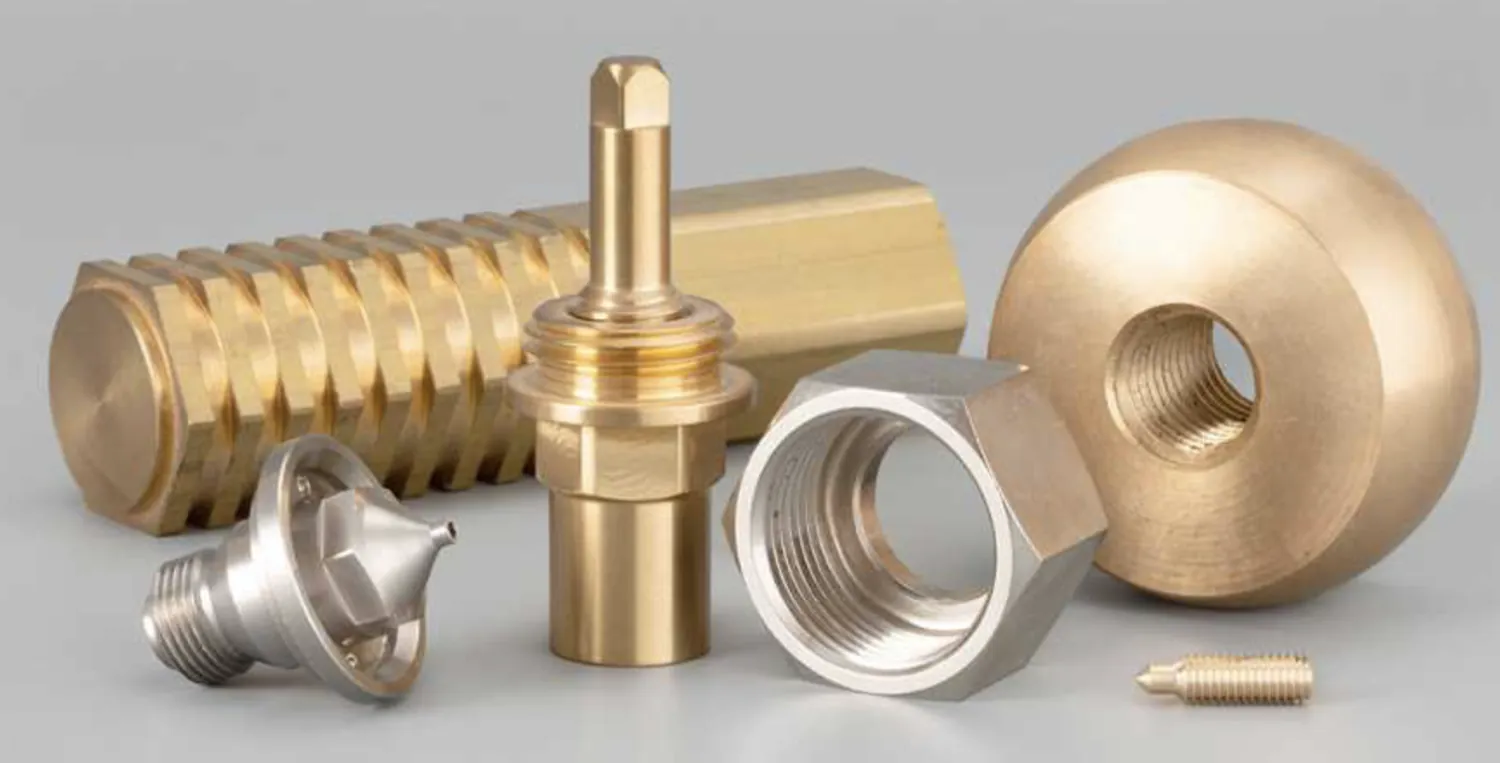

Штоки запорных и регулирующих клапанов, шпиндели кранов, штоки с резьбой перемещения, с посадочными шейками под уплотнения, с квадратом/лысками под привод. Смежно — сердечники картриджей, арматура.
Материалы
ЛС59-2 (CW617N) и ЛС58-3 (CW614N); для агрессивной воды — CW602N (DZR); она содержит свинец, поэтому там, где для питьевой воды действуют требования по свинцу (европейский позитивный список; в США — не более 0,25 %), применяется бессвинцовая CW724R. Двойное обозначение ГОСТ↔EN.
| Марка (ГОСТ) | EN / CW | Стандарт | Обрабатываемость | Применение |
|---|---|---|---|---|
| ЛС58-3 | CW614N (CuZn39Pb3) | ГОСТ 15527-2004 | отличная (эталон) | детали, вытачиваемые из прутка |
| ЛС59-2 | CW617N (CuZn40Pb2) | ГОСТ 15527-2004 | отличная | арматура, фитинги, штоки |
| — (DZR) | CW602N (CuZn36Pb2As) | необесцинковывающаяся | хорошая | стойкая к обесцинкованию (агрессивная вода); содержит свинец |
| — (бессвинцовая) | CW724R | кремнистая латунь | хорошая | без свинца (RoHS/питьевая вода) |
Прутки для обработки резанием на автоматах — ГОСТ 31366-2008. Эквивалентность ГОСТ↔EN приводится как «ближайший практический аналог».
Точность
Посадки под уплотнение IT6–IT8, при продольном точении — до ±0,005 мм; соосность до ~0,01 мм на автоматах продольного точения; чистота Ra 0,4 мкм; резьба 6g/6H.
Контроль качества
Контроль на координатно-измерительной машине (КИМ), оптическое измерение и поверенный инструмент; статистический контроль (SPC) по критичным характеристикам. По запросу: протокол первого изделия (FAIR), PPAP и сертификат материала EN 10204 3.1 (или декларация 2.1). Система менеджмента качества — ISO 9001, 14001 и 45001 (DQS). Итоговая пригодность детали в вашем изделии — ответственность заказчика.
См. также
Для смесителей.
Подробнее →Антифрикционные.
Подробнее →Арматура.
Подробнее →Каталог.
Подробнее →Длинные детали.
Подробнее →ГОСТ↔EN.
Подробнее →Статьи о марках латуни, допусках и стандартах.
Подробнее →Расчёт за 24 часа.
Укажите материал, допуски и количество (чертёж 2D/3D или STEP). Производитель из Джамнагара, Индия — экспорт в 40+ стран, ISO 9001 / 14001 / 45001.
Форма расчёта и контактов — на английском языке.
Частые вопросы
Да — штоки клапанов и кранов (шпиндели) по чертежу с посадками под уплотнение и резьбой управления.
IT6–IT8, при продольном точении — до ±0,005 мм, соосность ~0,01 мм.
CW602N (DZR).
Да, по образцу или чертежу.
Источники и стандарты
Марки, стандарты и характеристики на этой странице сверены с публикациями ниже. Для спецификации закупки руководствуйтесь действующей редакцией стандарта.
Последняя проверка: сентябрь 2026. Значения допусков ориентировочные и подтверждаются по каждому размеру на чертеже; для ответственных применений запрашивайте сертификат EN 10204 3.1.
