Что это и зачем

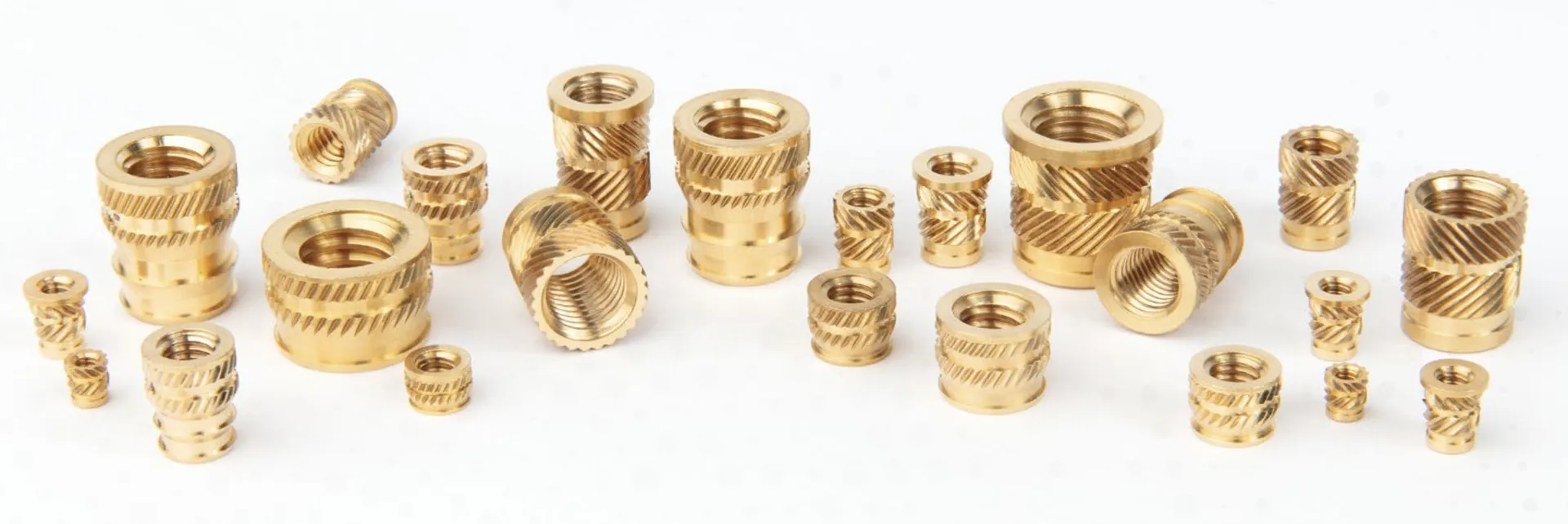

Резьбовая втулка — это металлическая вставка, которая формирует износостойкую металлическую резьбу там, где пластик сам по себе резьбу не держит. Она распределяет нагрузку, выдерживает многократную сборку-разборку и повышает вырывное усилие. Термины: «резьбовая втулка», «резьбовая вставка», «закладная втулка» — это одно и то же изделие (не путать с сантехнической «футоркой»).
Типы монтажа
Запрессовка (press-in): в готовое отверстие, для мягких пластиков. Термо-/ультразвуковой монтаж (heat / ultrasonic): втулка вплавляется — максимальное удержание в термопластах. Закладные (mould-in): устанавливаются в форму до литья. Экспандируемые/самонарезающие — по требованию. Наружный профиль — ромбическая накатка, кольцевые канавки или «ёлочка» против проворота и осевого вырыва.
Стандарт DIN 16903
DIN 16903 задаёт типоразмеры металлических резьбовых втулок для термопластов: диапазоны резьбы, наружные диаметры, длины и профиль накатки. Мы изготавливаем по этому стандарту, а также по образцу или чертежу — включая нестандартные длины, буртики и глухую/сквозную резьбу.
Размеры и резьба
| Параметр | Диапазон |
|---|---|
| Резьба (метрическая) | M2 – M12 |
| Наружный диаметр | 3,2 – 16 мм (тип.) |
| Длина | 3 – 20 мм (тип.) |
| Профиль | ромбическая накатка / канавки / «ёлочка» |
| Монтаж | запрессовка, термо/УЗ, закладная |
Материалы
Стандартно — латунь ЛС58-3 (CW614N); бессвинцовая CW724R и необесцинковывающаяся CW602N (DZR) — по запросу. Двойное обозначение ГОСТ↔EN: см. таблицу эквивалентов.
| Марка (ГОСТ) | EN / CW | Стандарт | Обрабатываемость | Применение |
|---|---|---|---|---|
| ЛС58-3 | CW614N (CuZn39Pb3) | ГОСТ 15527-2004 | отличная (эталон) | детали, вытачиваемые из прутка |
| ЛС59-2 | CW617N (CuZn40Pb2) | ГОСТ 15527-2004 | отличная | арматура, фитинги, штоки |
| — (DZR) | CW602N (CuZn36Pb2As) | необесцинковывающаяся | хорошая | питьевая вода, стойкость к обесцинкованию |
| — (бессвинцовая) | CW724R | кремнистая латунь | хорошая | без свинца (RoHS/питьевая вода) |
Прутки для обработки резанием на автоматах — ГОСТ 31366-2008. Эквивалентность ГОСТ↔EN приводится как «ближайший практический аналог».
Применение
Электроника и корпуса, автокомпоненты, бытовая техника, приборы, пластиковая арматура. Везде, где к пластиковой детали нужно надёжно и многократно крепить винт.
Контроль качества
Контроль на координатно-измерительной машине (КИМ), оптическое измерение и поверенный инструмент; статистический контроль (SPC) по критичным характеристикам. По запросу: протокол первого изделия (FAIR), PPAP и сертификат материала EN 10204 2.1/3.1. Система менеджмента качества — ISO 9001, 14001 и 45001 (DQS). Итоговая пригодность детали в вашем изделии — ответственность заказчика.
См. также
Токарная обработка по чертежу.
Подробнее →Швейцарский тип.
Подробнее →Антифрикционные.
Подробнее →ЛС58-3, CW614N.
Подробнее →Стойки, вставки.
Подробнее →Прочная резьба (DIN 16903).
Подробнее →Все отрасли.
Подробнее →Расчёт за 24 часа.
Укажите материал, допуски и количество (чертёж 2D/3D или STEP). Производитель из Джамнагара, Индия — экспорт в 40+ стран, ISO 9001 / 14001 / 45001.
Форма расчёта и контактов — на английском языке.
Частые вопросы
Резьбовая втулка (DIN 16903) — это вставка для создания резьбы в пластике. «Футорка» — сантехнический переходник; это разные изделия. Мы изготавливаем именно вставки для пластмасс.
Запрессовка, термо- и ультразвуковой монтаж, закладные под литьё; профиль наружной поверхности подбирается под способ монтажа и пластик.
Метрическая M2–M12 стандартно; другие резьбы и размеры — по чертежу.
Стандартно ЛС58-3 (CW614N); бессвинцовая CW724R и DZR CW602N — по запросу.
Источники и стандарты
Марки, стандарты и характеристики на этой странице сверены с публикациями ниже. Для спецификации закупки руководствуйтесь действующей редакцией стандарта.
Последняя проверка: июль 2026. Значения допусков ориентировочные и подтверждаются по каждому размеру на чертеже; для ответственных применений запрашивайте сертификат EN 10204 3.1.
