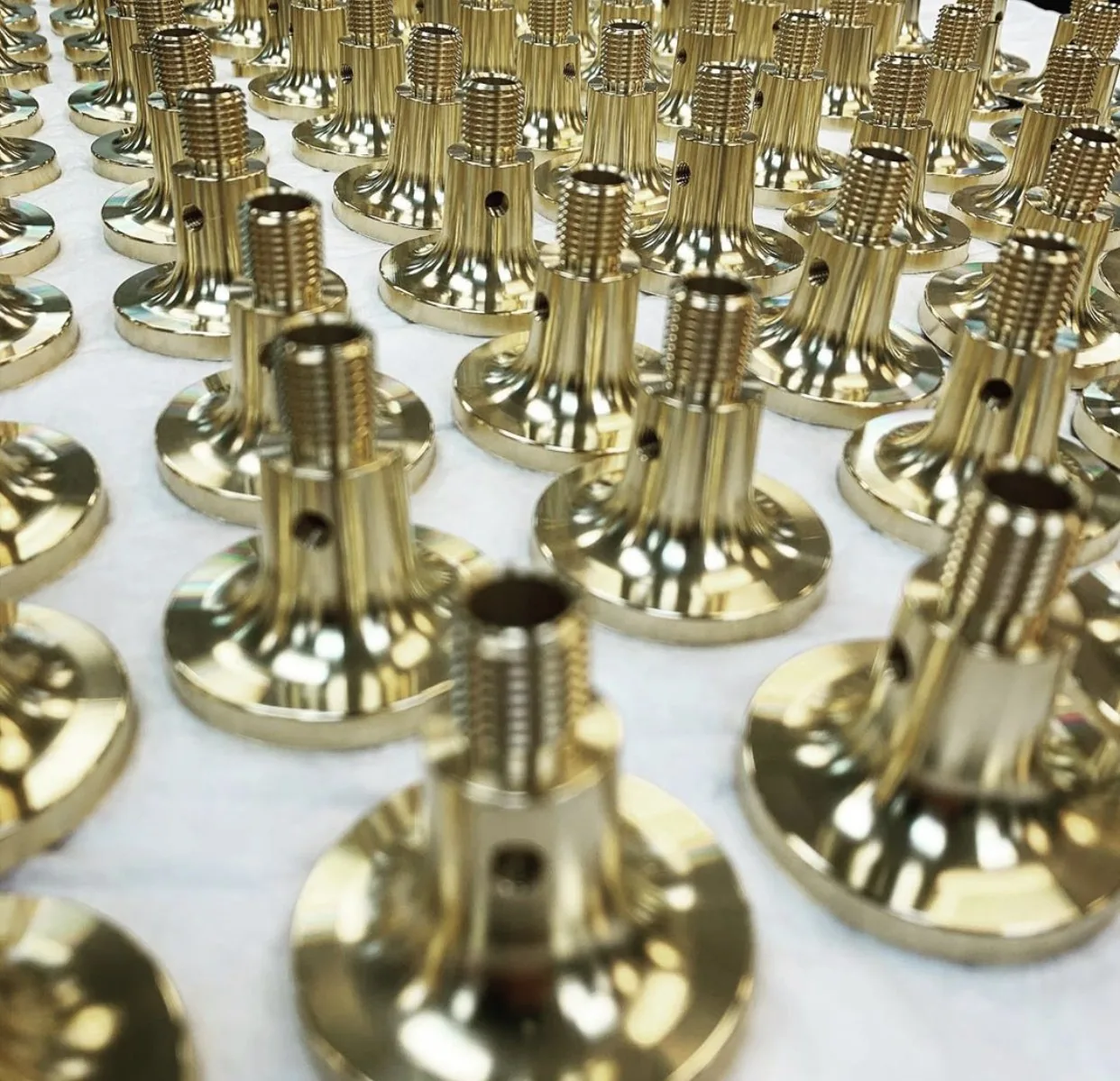

Typiske drejede dele
Forbindelsesdele: fittings, nipler efter tegning, omløbere og adaptere.
Lejedele: bøsninger efter tegning, glidelejer, afstandsstykker.
Drev og styring: aksler, spindler, ventilspindler.
Elektroteknik: kontakter, stifter, klemhylstre, konnektorhuse.
Plastindustri: gevindindsatser til indstøbning eller varmindpresning.
Fra stang til færdig del
Stangen (kalibreret h9/h11 iht. EN 12164) fremføres automatisk. Slanke dele drejes på langdrejebænke — styrebøsningen forhindrer nedbøjning. Kompaktere og komplekse dele på CNC-drejebænke med drevne værktøjer og modspindel: boring, gevindskæring, fræsning og rifling sker i én opspænding, uden mellemliggende håndtering.
Materialer og legeringer
| Materiale | Materialenr. | Standard | Spånbarhed | Typisk anvendelse |
|---|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | fremragende (~100%) | standard automatmessing |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | meget god | smedede og efterdrejede dele |
| CW602N (CuZn36Pb2As) | — | DZR · ISO 6509-1 | god | afzinkningsbestandig (aggressivt vand); indeholder bly |
| CW724R (CuZn21Si3P) | — | blyfri | god | siliciummessing, drikkevand |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | moderat | lederkobber (~100% IACS) |
| EN AW-6082 | 3.2315 | EN 573 | fremragende | let konstruktionsaluminium |
Stænger iht. EN 12163/12164; andre legeringer (CW510L, CuTeP C14500) på forespørgsel.
Tolerancer og præcision
| Egenskab | Typisk værdi |
|---|---|
| Generelle tolerancer | ISO 2768-m / -f |
| Pasninger (diametre) | IT6–IT8, ned til ±0,005 mm ved langdrejning |
| Koncentricitet / rundhed | ned til ~0,01 mm (langdrejning) |
| Overfladeruhed | Ra 0,4–1,6 µm afhængigt af operationen |
| Gevind | metrisk ISO 6g/6H, rørgevind BSP, UNF/UNC |
Overfladebehandlinger
| Behandling | Typisk lagtykkelse | Funktion |
|---|---|---|
| Elektrolytisk fornikling | 5–20 µm | beskyttelse, udseende |
| Kemisk fornikling | 5–25 µm | ensartet lag, også ved kompleks geometri |
| Fortinning | 3–15 µm | elektriske kontakter, loddebarhed |
| Forzinkning + passivering | 5–15 µm | korrosionsbeskyttelse |
| Passivering / polering | — | oxidfjernelse, udseende |
Forkromning og forgyldning på forespørgsel. Dele kan også leveres ubehandlede (blankbearbejdede).
Kvalitetssikring og certifikater
Målkontrol med koordinatmålemaskine (CMM), profilprojektor / optisk måling og kalibrerede måleværktøjer; statistisk proceskontrol (SPC) på kritiske egenskaber, 100 %-kontrol af kritiske mål og AQL-stikprøver på øvrige. På forespørgsel leverer vi førstestyksrapport (FAIR), PPAP og inspektionsdokument EN 10204 2.1/3.1. Certificeret producent iht. ISO 9001, ISO 14001 og ISO 45001 (DQS). Den endelige kvalificering af delen i jeres anvendelse er køberens ansvar.
Konstruktion til drejning
Nogle konstruktionsvalg sænker pris og leveringstid: indfør værktøjsfriløb ved ansatser og gevind; undgå ekstremt høje længde/diameter-forhold eller markér dem (langdrejebænken klarer slanke dele); sæt kun snævre tolerancer, hvor funktionen kræver det; og angiv gevindklasse, overfladetilstand og behandling. Send 2D/3D-tegningen (STEP): vi foreslår den optimale legering og proces.
Relaterede sider
Fra stang, alle seriestørrelser.
Læs mere →Eksport til 40+ lande.
Læs mere →Kontraktproduktion for OEM.
Læs mere →Slanke dele, høj koncentricitet.
Læs mere →CuZn39Pb3, tekniske data.
Læs mere →Glidelejer og afstandsbøsninger.
Læs mere →Mængder, leveringstid, certifikater og eksport.
Læs mere →Guider om legeringer, tolerancer og standarder.
Læs mere →Tilbud inden for 24 timer.
Angiv materiale, tolerancer og mængder (2D/3D-tegning eller STEP). Producent i Jamnagar, Indien — eksport til over 40 lande, ISO 9001 / 14001 / 45001.
Tilbud og kontakt: sider på engelsk.
Ofte stillede spørgsmål
Alle rotationssymmetriske dele Ø 2–150 mm: bøsninger, aksler, fittings, kontakter, gevindindsatser — inklusive fræste elementer som nøgleflader og tværhuller.
Fra prototype til storserie. Til storserier bruger vi langdrejebænke med stangmagasin; til små mængder fleksible CNC-drejebænke.
ISO 2768-m/-f generelt, IT6–IT8 på pasninger og ned til ±0,005 mm på præcisionsdiametre ved langdrejning; Ra ned til 0,4 µm.
Ja: nøgleflader, noter, tværhuller og rifling fræses med drevne værktøjer i samme opspænding.
Fornikling (elektrolytisk/kemisk), fortinning, forzinkning og passivering via kvalificerede partnere; også blankbearbejdet.
Send tegningen (PDF/STEP) med materiale, tolerancer og mængder; vi svarer inden for ét arbejdsdøgn.
Kilder og referencer
Legeringsbetegnelser, standarder og egenskaber på denne side er kontrolleret mod nedenstående publikationer. Se altid den gældende udgave af standarden ved indkøbsspecifikation.
Senest gennemgået: september 2026. Værdier for tolerancer, ruhed og lagtykkelse er vejledende og skal bekræftes pr. mål på tegningen; ved kritiske anvendelser bør gældende standardudgave kontrolleres og EN 10204 3.1-certifikat bestilles.
