القطع النموذجية

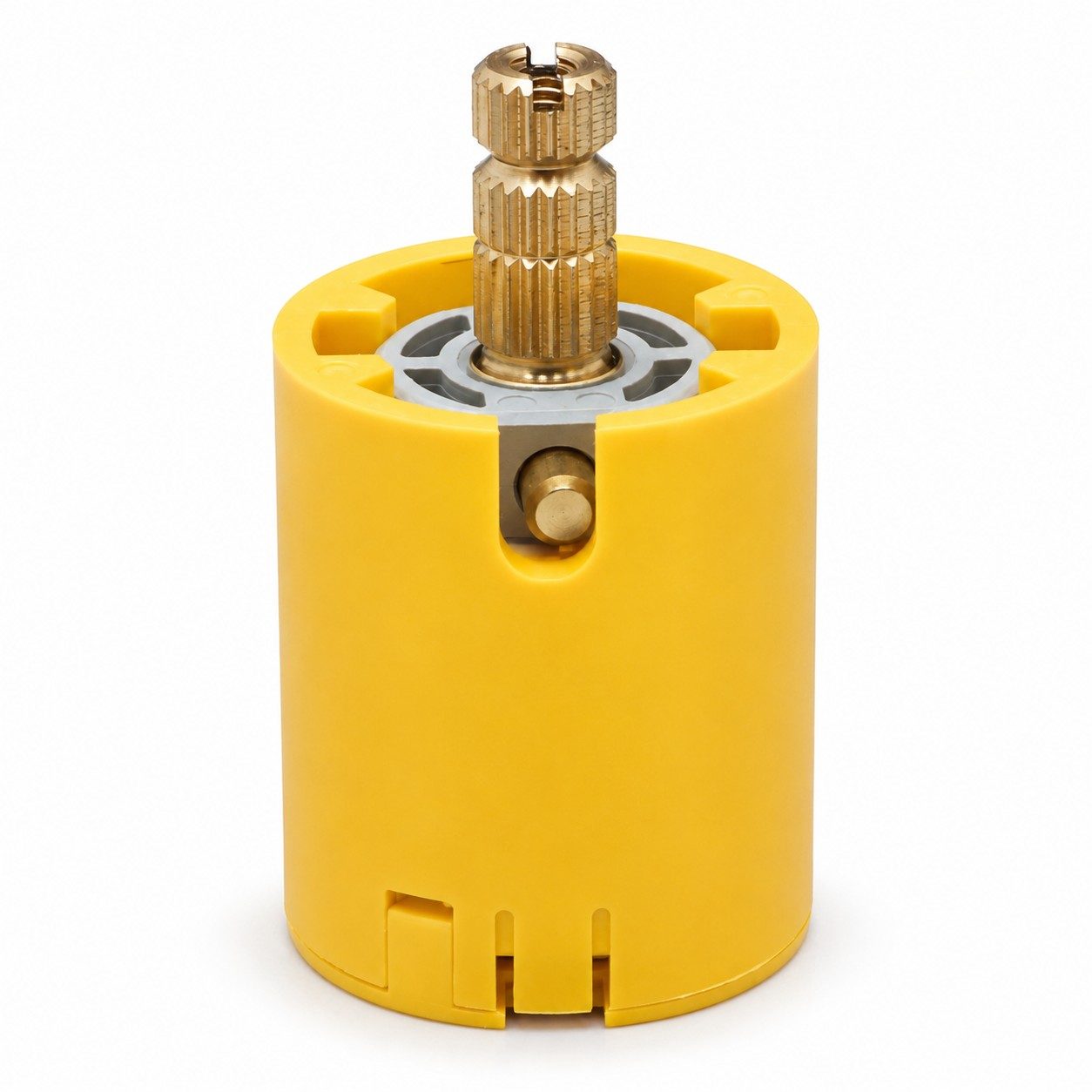

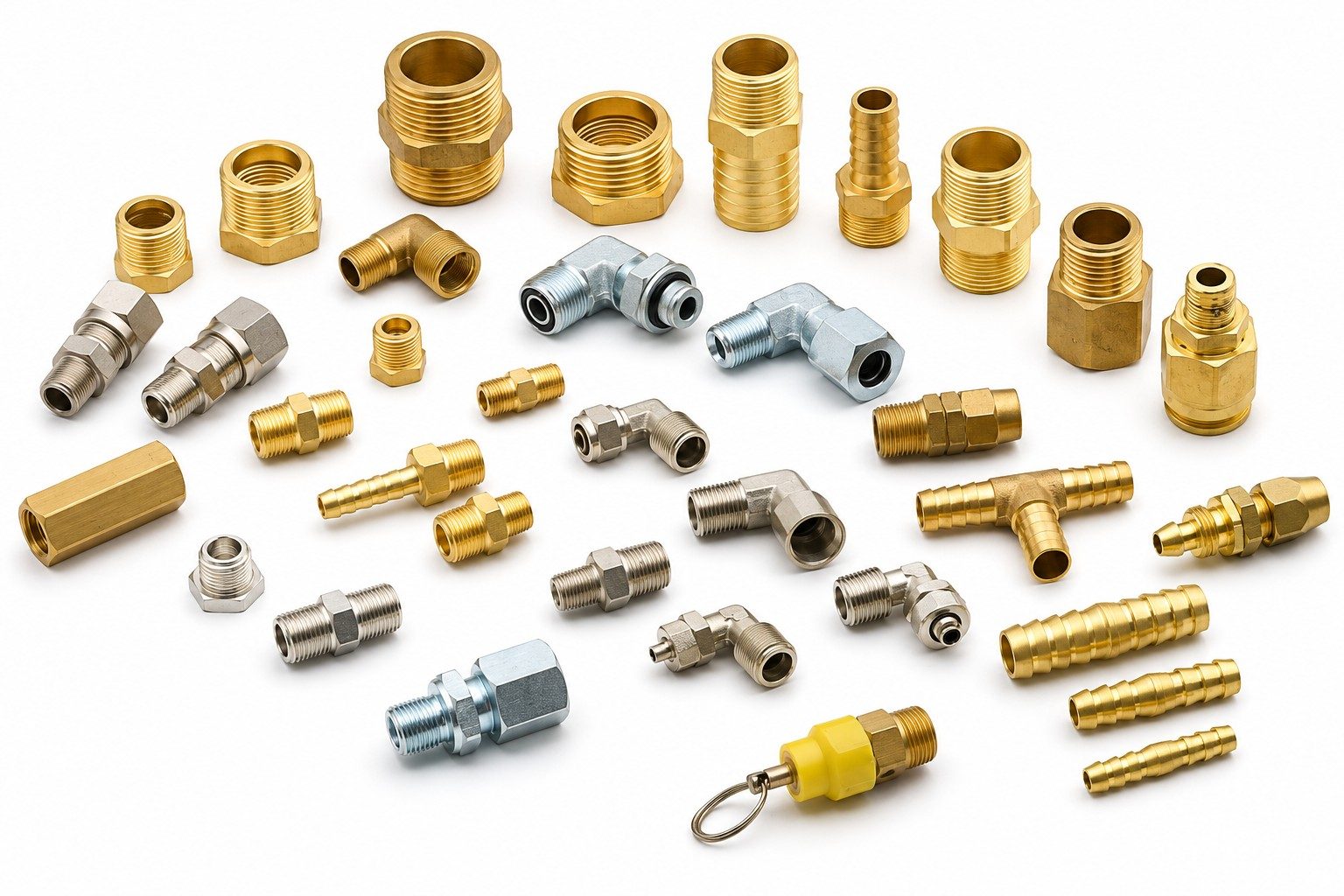

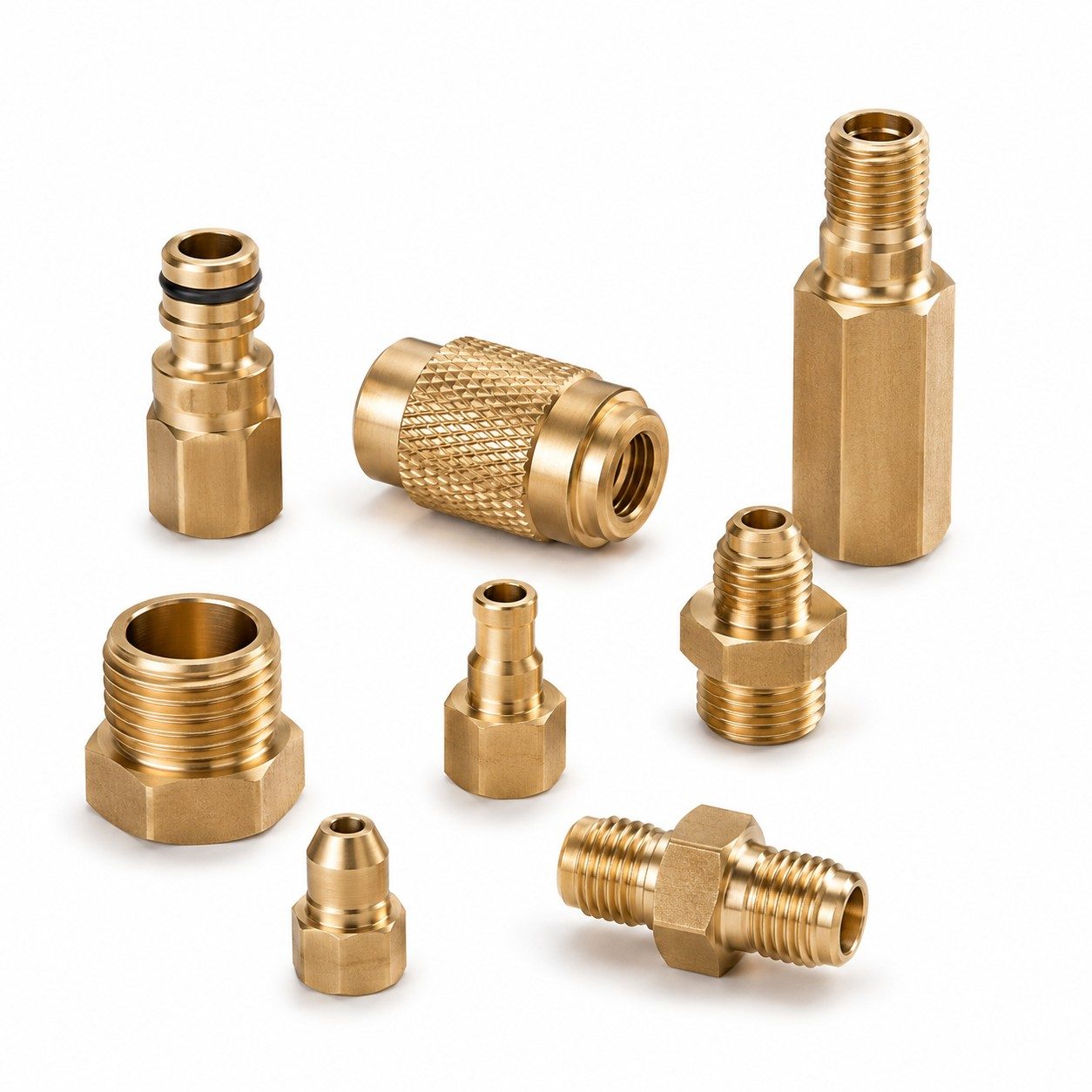

أنوية وأجسام خراطيش الخلاطات، والسيقان والأعمدة، ومقاعد ومغالق الصمامات، والغرف اللامتراكزة، والوصلات والوصلات الممددة، وأجسام غرف الهواء (aerators)، والصواميل والوصلات الجَوزية. الجميع مخروط من القضبان حسب الرسم — قطع، لا صمامات نهائية. وللكميات المنقولة من مورد قائم راجعوا التصنيع من الباطن.
قطع للقطاع
التطبيق في القطاع

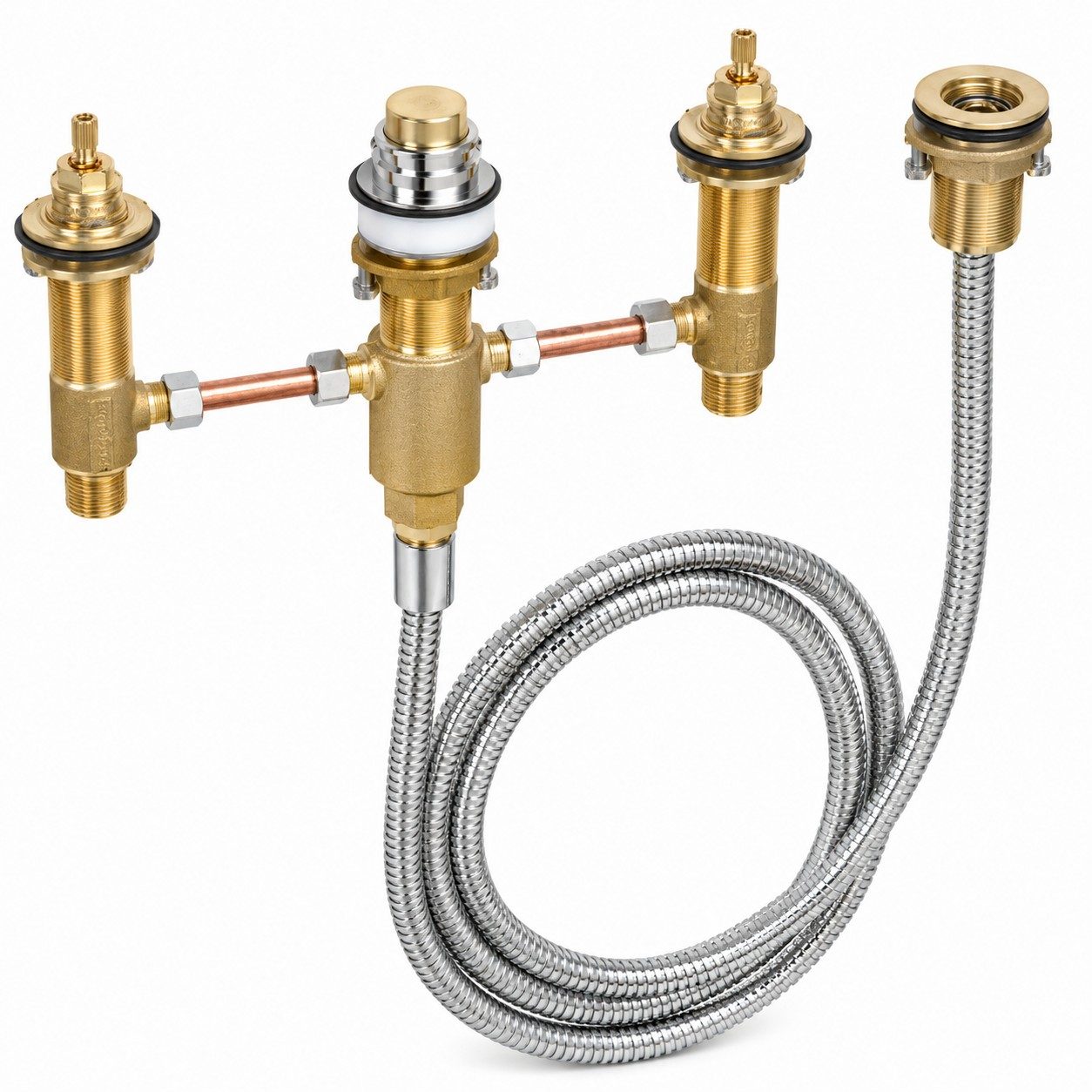

قطع للخلاطات وأطقم المياه

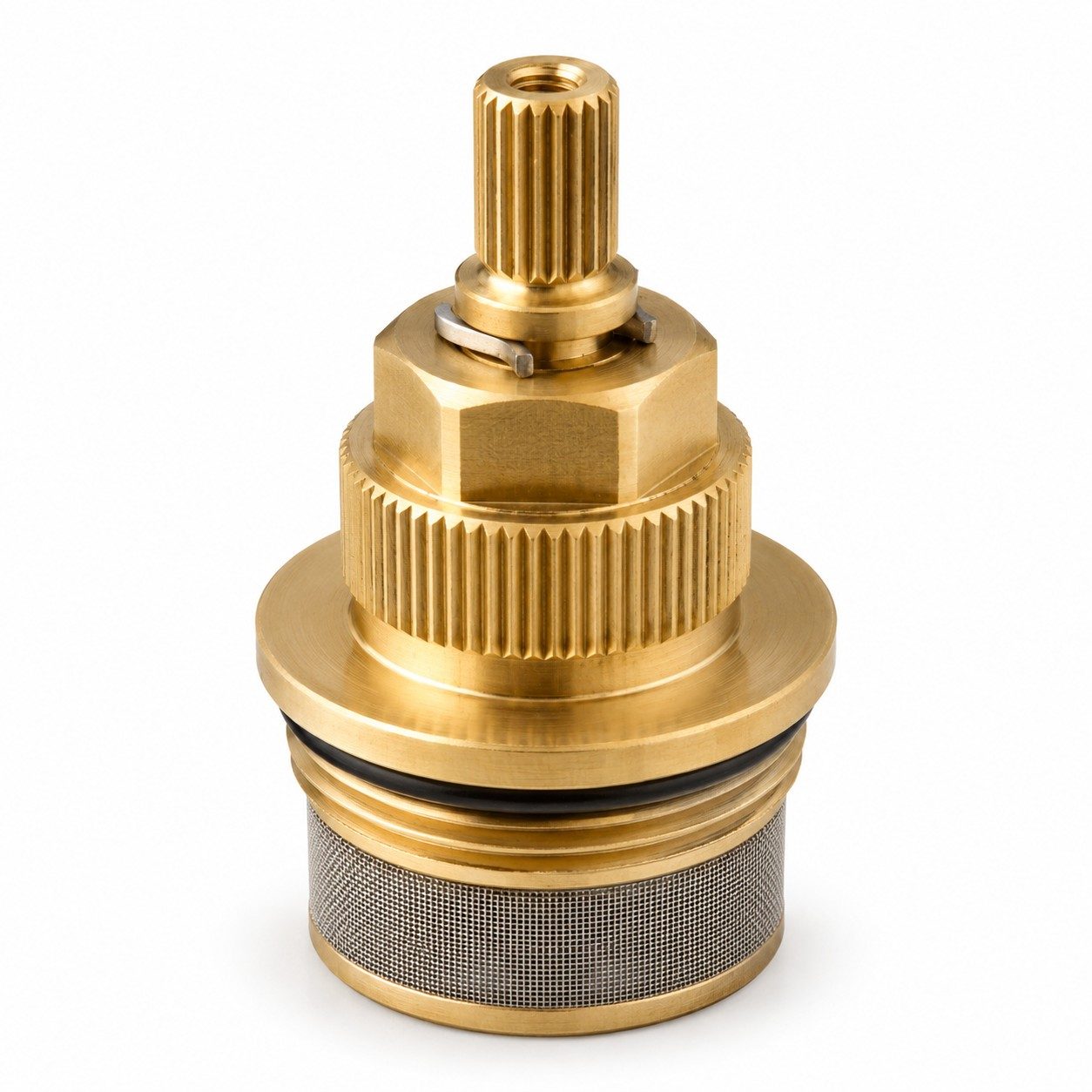

أنوية وأجسام الخراطيش، والسيقان، والمقاعد، والغرف اللامتراكزة — من نحاس مقاوم لنزع الزنك للمياه العدوانية، ونحاس خالٍ من الرصاص لمياه الشرب.
المواد والسبائك
للمياه العدوانية نستخدم النحاس المقاوم لنزع الزنك CW602N (DZR)، وهو يحتوي على الرصاص؛ ولملامسة مياه الشرب حيث تسري متطلبات محتوى الرصاص، كما في القائمة الإيجابية الأوروبية (القرار التنفيذي (EU) 2024/367) وحد 0.25% في الولايات المتحدة، نستخدم النحاس السيليكوني الخالي من الرصاص CW724R؛ ولباقي القطع سبيكتا الخراطة CW614N وCW617N. والخلو من الرصاص خاصية للمادة لا اعتماد ممنوح؛ وامتثال المنتج النهائي لمتطلبات مياه الشرب يؤكده العميل حسب المواصفة المطبقة.
| السبيكة | رقم المادة | المواصفة | قابلية التشغيل | الاستخدام النموذجي |
|---|---|---|---|---|
| CW602N (CuZn36Pb2As) | — | DZR · ISO 6509-1 | جيدة | المياه العدوانية — مقاوم لنزع الزنك؛ يحتوي على الرصاص |
| CW724R (CuZn21Si3P) | — | خالٍ من الرصاص | جيدة (~85%) | نحاس سيليكوني لمياه الشرب |
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | ممتازة (~100%) | قطع مخروطة من القضبان (خارج المياه) |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | جيدة جداً (~90%) | قطع مطروقة على الساخن ثم مشغّلة |
قضبان وفق EN 12163/12164؛ التكافؤ بين السبائك يُذكر كأقرب مكافئ عملي.
الدقة والمتطلبات
تعشيقات الخراطيش H7/g6 وحتى ±0.005 mm على المخارط السويسرية؛ خشونة أسطح الإحكام حتى Ra 0.4 µm؛ أسنان مترية وأسنان أنابيب G (BSP). تفاوتات عامة ISO 2768-m/-f ودقة أقطار IT6–IT8. ويؤكَّد الامتثال الصحي (بما فيه محتوى الرصاص) حسب مواصفة العميل.
مياه الشرب والرصاص
تُغطّى متطلبات محتوى الرصاص عند ملامسة مياه الشرب (مثل توجيه مياه الشرب الأوروبي EU DWD 2020/2184 أو NSF/ANSI 372 أو القواعد المحلية) بالسبائك الخالية من الرصاص مثل CW724R، أما سبائك DZR مثل CW602N فتقاوم نزع الزنك لكنها تحتوي على الرصاص (1.7–2.8%). وهذه خصائص للمادة لا اعتمادات ممنوحة؛ ويبقى التأهيل النهائي وفق القواعد السارية مسؤولية المشتري.
ضبط الجودة والشهادات
فحص على جهاز قياس الإحداثيات (CMM) وقياس بصري بمعدات معايَرة؛ ضبط إحصائي للعمليات (SPC) على الخصائص الحرجة. عند الطلب: تقرير فحص أول قطعة (FAIR) وملفات PPAP وشهادة مواد EN 10204 3.1 مع كل شحنة (و3.2 عند الطلب). نظام إدارة معتمد وفق ISO 9001 وISO 14001 وISO 45001 (DQS). ويبقى الاعتماد النهائي للقطعة في تطبيقها مسؤولية المشتري.
صفحات ذات صلة
من الرسم الفني إلى القطعة المورَّدة.
اقرأ المزيد ←CW724R — لمياه الشرب.
اقرأ المزيد ←قطع مخروطة CNC وسويسرية.
اقرأ المزيد ←قطع نحيلة بدقة حتى ±0.005 mm.
اقرأ المزيد ←CuZn39Pb3 — البيانات الفنية.
اقرأ المزيد ←القائمة الكاملة للقطاعات.
اقرأ المزيد ←التصنيع والسبائك والتفاوتات والتصدير.
اقرأ المزيد ←أدلة عن السبائك والتفاوتات والمعايير.
اقرأ المزيد ←عرض سعر خلال 24 ساعة.
حدّدوا المادة والتفاوتات والكميات (رسم 2D/3D أو ملف STEP). مصنع في جامناجار، الهند — تصدير إلى أكثر من 40 دولة، ISO 9001 / 14001 / 45001.
صفحتا عرض السعر والاتصال باللغة الإنجليزية (English).
الأسئلة الشائعة
لا. نصنع القطع النحاسية المخروطة داخل الخلاطات والأطقم — أنوية وأجسام الخراطيش، والسيقان، والمقاعد، والغرف اللامتراكزة — حسب رسم العميل، لا الصمام النهائي.
النحاس السيليكوني الخالي من الرصاص CW724R حيث تسري متطلبات محتوى الرصاص لمياه الشرب (القائمة الإيجابية الأوروبية، وحد 0.25% في الولايات المتحدة)؛ أما النحاس المقاوم لنزع الزنك CW602N (DZR، وفق ISO 6509-1) فيحتوي على الرصاص، ونستخدمه حيث المطلوب مقاومة نزع الزنك في المياه العدوانية. والخلو من الرصاص خاصية للمادة، وامتثال المنتج النهائي لمتطلبات مياه الشرب يؤكده العميل حسب المواصفة المطبقة.
نعم — تعشيقات H7/g6 وتفاوتات حتى ±0.005 mm، وخشونة أسطح الإحكام حتى Ra 0.4 µm على المخارط السويسرية.
نعم — شهادة فحص المواد EN 10204 3.1 مع كل شحنة، وشهادة 3.2 عند الطلب، مع تقرير فحص أول قطعة FAIR وملفات PPAP للاعتمادات الأولية.
المصادر والمراجع
تُراجَع تسميات السبائك والمواصفات والخصائص المذكورة في هذه الصفحة مقابل المصادر التالية. وللمواصفة الشرائية ارجعوا دائماً إلى الإصدار الساري من المواصفة.
آخر مراجعة: سبتمبر 2026. قيم التفاوتات وخشونة السطح استرشادية وتُؤكَّد لكل بُعد في الرسم؛ وللتطبيقات الحرجة تحققوا من الإصدار الساري للمواصفة واطلبوا شهادة EN 10204 3.1 مع الشحنة.
