القطع النموذجية

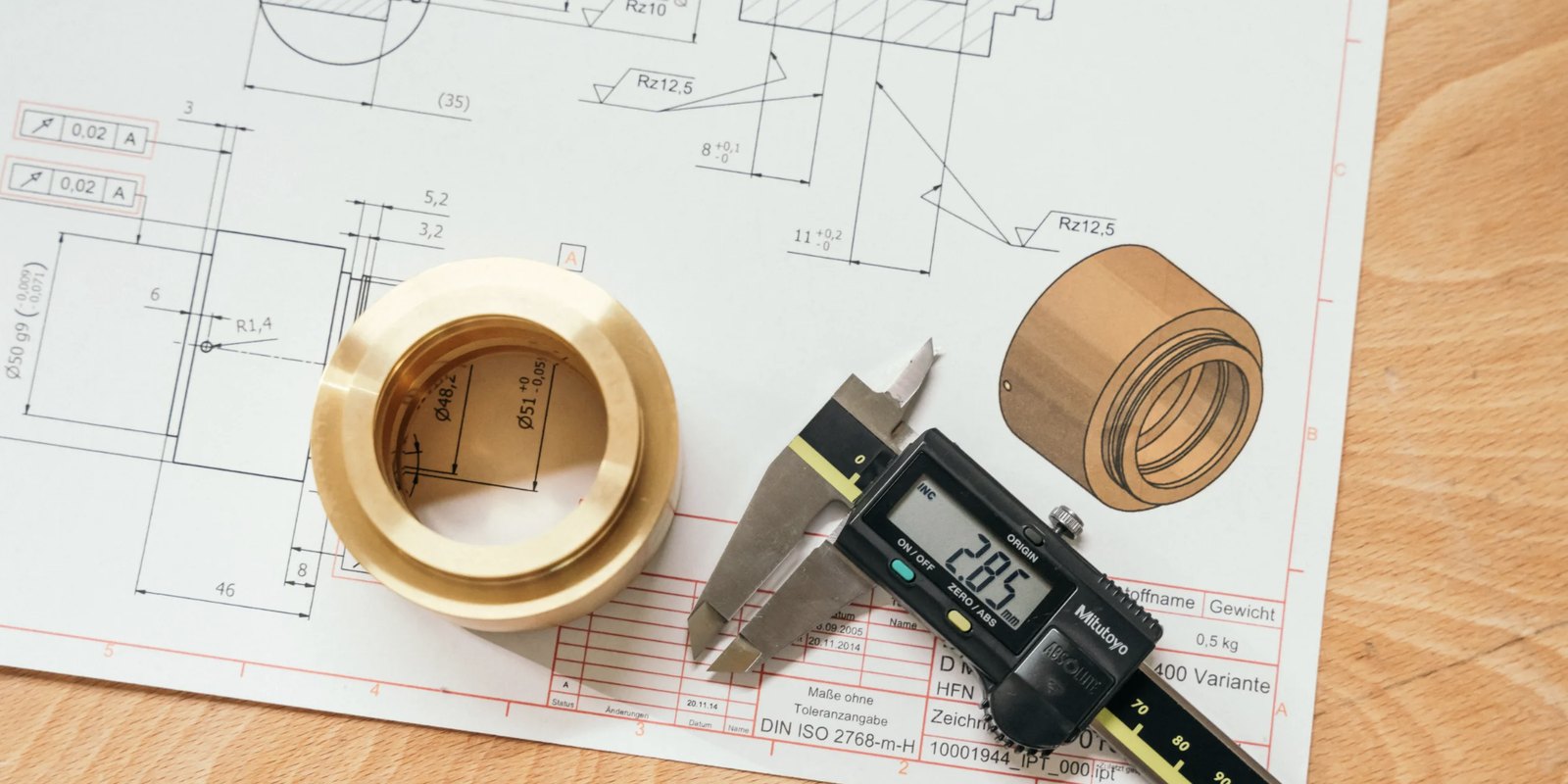

أجسام محابس الري والأشلام، وأجسام محابس ملفية (solenoid) ومقاعدها، والفوهات والرشاشات، وحاقنات فنتوري لحقن الأسمدة، ووصلات الخرطوم والأكواع، والوصلات السريعة، وموزعات ومشعّبات خطوط التنقيط، والصواميل والوصلات المطبقة (union). كلها مخروطة من القضبان حسب الرسم — لا صبّ.
المواد والسبائك
للقطع الملامسة لمياه الري نعتمد نحاس DZR المقاوم لنزع الزنك CW602N، وهو يحتوي على الرصاص (1.7–2.8%)؛ وللقطع الملامسة لمياه الشرب حيث تسري متطلبات محتوى الرصاص، كما في القائمة الإيجابية الأوروبية (القرار التنفيذي (EU) 2024/367) وحد 0.25% في الولايات المتحدة، نعتمد النحاس السيليكوني الخالي من الرصاص CW724R؛ ولبقية القطع CW614N وCW617N. مقاومة نزع الزنك والخلو من الرصاص خاصيتا مادة لا اعتماداً ممنوحاً، ويبقى الاعتماد النهائي للقطعة في تطبيقها مسؤولية المشتري.
| السبيكة | رقم المادة | المواصفة | قابلية التشغيل | الاستخدام النموذجي |
|---|---|---|---|---|
| CW602N (CuZn36Pb2As) | — | DZR · ISO 6509-1 | جيدة | مقاوم لنزع الزنك (مياه الري)؛ يحتوي على الرصاص |
| CW724R (CuZn21Si3P) | — | خالٍ من الرصاص · NSF/ANSI 372 | جيدة (~85%) | نحاس سيليكوني لمياه الشرب |
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | ممتازة (~100%) | قطع الري القياسية غير الملامسة للمياه |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | جيدة جداً (~90%) | قطع مطروقة على الساخن ثم مشغّلة |
قضبان وفق EN 12163/12164. متطلبات محتوى الرصاص لمياه الشرب (مثل القائمة الإيجابية الأوروبية أو NSF/ANSI 372 أو اللوائح المحلية) تُغطّى بالسبائك الخالية من الرصاص مثل CW724R، أما سبيكة DZR CW602N فتحتوي على الرصاص؛ والخلو من الرصاص خاصية مادة، والاعتماد النهائي مسؤولية المشتري.
التفاوتات والدقة
| الخاصية | القيمة النموذجية |
|---|---|
| التفاوتات العامة | ISO 2768-m / -f |
| تفاوتات الأقطار | IT6–IT8، وحتى ±0.005 mm للأقطار الدقيقة على المخارط السويسرية |
| التمركز / الاستدارة | حتى ~0.01 mm (مخرطة سويسرية) |
| خشونة أسطح الإحكام | Ra 0.4–1.6 µm حسب العملية |
| الأسنان (القلاووظ) | مترية ISO 6g/6H، وأسنان أنابيب BSP/NPT للخراطيم |
الري وحماية إمداد المياه
قطع الري كثيراً ما تُوصَل بشبكة مياه الشرب عبر أجهزة منع الارتداد (backflow) وصمامات الهواء؛ لذلك تُخرط أجسامها ومقاعدها من نحاس DZR المقاوم لنزع الزنك (ISO 6509-1)، وهو يحتوي على الرصاص، أو — حيث تسري متطلبات محتوى الرصاص لمياه الشرب (القائمة الإيجابية الأوروبية، وحد 0.25% في الولايات المتحدة) — من نحاس خالٍ من الرصاص مثل CW724R لتقليل ذوبان المعادن في الماء. أما فوهات الرش وحاقنات فنتوري فتتطلب أقطاراً داخلية دقيقة وأسطحاً ناعمة يوفّرها النحاس القابل للخراطة بامتياز.
ضبط الجودة والشهادات
فحص أبعاد على جهاز قياس الإحداثيات (CMM) وقياس بصري بمعدات معايَرة؛ ضبط إحصائي للعمليات (SPC) على الخصائص الحرجة، وفحص 100% للأقطار الحرجة مع خطط معاينة AQL لسائر الأبعاد. نصدر شهادة فحص المواد EN 10204 3.1 مع كل شحنة وشهادة 3.2 عند الطلب، إضافة إلى تقرير فحص أول قطعة (FAIR) وملفات PPAP عند الطلب. نظام إدارة معتمد وفق ISO 9001 وISO 14001 وISO 45001 (DQS). ويبقى الاعتماد النهائي للقطعة في تطبيقها مسؤولية المشتري.
صفحات ذات صلة
من الرسم الفني إلى القطعة المورَّدة.
اقرأ المزيد ←CW724R — لمياه الشرب والري.
اقرأ المزيد ←قطع مخروطة حتى ±0.005 mm على المخارط السويسرية.
اقرأ المزيد ←فوهات ومقاعد نحيلة بدقة عالية.
اقرأ المزيد ←CuZn39Pb3 — البيانات الفنية.
اقرأ المزيد ←القائمة الكاملة للقطاعات.
اقرأ المزيد ←التصنيع والسبائك والتفاوتات والتصدير.
اقرأ المزيد ←أدلة عن السبائك والتفاوتات والمعايير.
اقرأ المزيد ←عرض سعر خلال 24 ساعة.
حدّدوا المادة والتفاوتات والكميات (رسم 2D/3D أو ملف STEP). مصنع في جامناجار، الهند — تصدير إلى أكثر من 40 دولة، ISO 9001 / 14001 / 45001.
صفحتا عرض السعر والاتصال باللغة الإنجليزية (English).
الأسئلة الشائعة
لا. نخرط القطع النحاسية الدقيقة داخل معدات الري — أجسام المحابس وأشلامها، والفوهات، وحاقنات فنتوري، ووصلات الخرطوم والوصلات السريعة — حسب رسم العميل، لا المنتج المجمّع النهائي.
لمياه الري نستخدم نحاس DZR المقاوم لنزع الزنك CW602N (ISO 6509-1)، وهو يحتوي على الرصاص؛ ولمياه الشرب حيث تسري متطلبات محتوى الرصاص (القائمة الإيجابية الأوروبية، وحد 0.25% في الولايات المتحدة) النحاس السيليكوني الخالي من الرصاص CW724R (NSF/ANSI 372، كخاصية مادة لا اعتماد ممنوح)؛ ولبقية القطع CW614N وCW617N.
تفاوتات عامة ISO 2768-m/-f، وأقطار IT6–IT8 وحتى ±0.005 mm للأقطار الدقيقة على المخارط السويسرية، مع خشونة سطح Ra 0.4–1.6 µm على أسطح الإحكام.
نعم، شهادة فحص المواد EN 10204 3.1 مع كل شحنة وشهادة 3.2 عند الطلب، مع تقرير فحص أول قطعة FAIR وملفات PPAP عند الطلب.
المصادر والمراجع
تُراجَع تسميات السبائك والمواصفات والخصائص المذكورة في هذه الصفحة مقابل المصادر التالية. وللمواصفة الشرائية ارجعوا دائماً إلى الإصدار الساري من المواصفة.
آخر مراجعة: سبتمبر 2026. قيم التفاوتات وخشونة السطح استرشادية وتُؤكَّد لكل بُعد في الرسم؛ وملاءمة مياه الشرب خاصية مادة والاعتماد النهائي مسؤولية المشتري، وللتطبيقات الحرجة اطلبوا شهادة EN 10204 3.1 مع الشحنة.
