القطع النموذجية

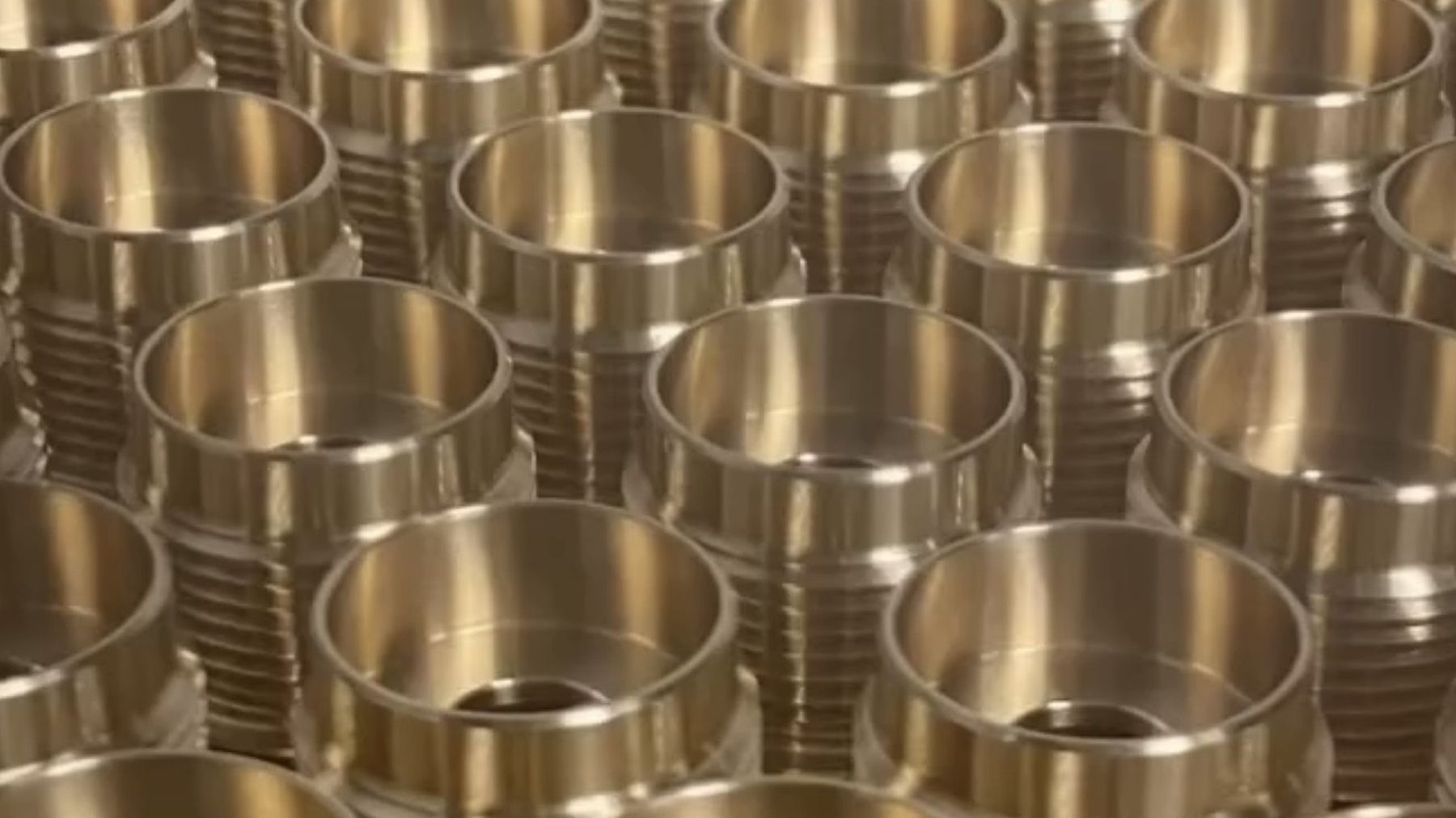

أطراف توصيل ومسامير ضغط (terminals)، ومسامير ضغط ملولبة، وفواصل ومباعِدات لوحات PCB، وحوامل عمودية (standoffs)، وأطراف تأريض، وأطقم موصلات وأغلفة (shells)، ومسامير تلامس، ومقابس ضغط، وجلب توصيل، ومباعِدات موائع للتبريد السائل. جميعها مخروطة من القضبان حسب الرسم.
منتجات للقطاع
التطبيق في القطاع
أطراف وموصلات ومباعِدات دقيقة
قطع نحاسية موصِّلة للتوصيلات الكهربائية والإلكترونية — بتفاوتات محكمة وطلاء يحسّن التلامس وقابلية اللحام.
المواد والسبائك
للأطراف عالية التيار وحاملات التيار نستخدم النحاس الأحمر Cu-ETP (C11000) بموصلية ~100% IACS؛ وللقطع القياسية المخروطة نحاس الخراطة CW614N. وللأجزاء الملامسة لسوائل التبريد أو مياه الشرب نوفر سبائك خالية من الرصاص (CW724R وC69300)، ونوفر للتبريد السائل النحاس المقاوم لنزع الزنك DZR CW602N، وهو يحتوي على الرصاص؛ فحيث تسري متطلبات محتوى الرصاص لمياه الشرب (القائمة الإيجابية الأوروبية، وحد 0.25% في الولايات المتحدة) تُستخدم السبيكة الخالية من الرصاص CW724R.
| السبيكة | رقم المادة | المواصفة | قابلية التشغيل | الاستخدام النموذجي |
|---|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | ممتازة (~100%) | أطراف ومسامير ضغط قياسية |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | جيدة جداً (~90%) | قطع مطروقة على الساخن ثم مشغّلة |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | متوسطة | أطراف موصِّلة (~100% IACS) |
| CW724R (CuZn21Si3P) | — | خالٍ من الرصاص · NSF/ANSI 372 | جيدة (~85%) | أجزاء ملامسة للماء بلا رصاص |
| CW602N (CuZn36Pb2As) | — | DZR · ISO 6509-1 | جيدة | مقاوم لنزع الزنك (تبريد سائل) |
قضبان وفق EN 12163/12164؛ سبائك موصِّلة أخرى (CuTeP C14500، CuSn) عند الطلب. تسمية NSF/ANSI 372 خاصية مادة لا اعتماد ممنوح.
التشطيبات السطحية للتلامس
| المعالجة | السماكة النموذجية | الوظيفة |
|---|---|---|
| طلاء نيكل إلكتروليتي | 5–20 µm | طبقة حاجزة وحماية |
| طلاء نيكل كيميائي | 5–25 µm | طبقة منتظمة على الأشكال المعقدة |
| طلاء قصدير | 3–15 µm | تلامسات وقابلية لحام |
| طلاء ذهب (فوق نيكل) | 0.1–2 µm | تلامسات منخفضة المقاومة |
| طلاء فضة | 3–12 µm | موصلية عالية للتيار |
يمكن توريد القطع أيضاً بحالة التشغيل دون طلاء؛ وتُحدَّد طبقة الطلاء ومنطقتها في الرسم.
التفاوتات والدقة
تفاوتات عامة ISO 2768-m/-f، وتفاوتات أقطار IT6–IT8 وحتى ±0.005 mm للأقطار الدقيقة على المخارط السويسرية، مع تمركز حتى ~0.01 mm وخشونة سطح Ra 0.4–1.6 µm على أسطح التلامس. أسنان مترية ISO 6g/6H وأسنان دقيقة UNF/UNC. القطع النحيلة عالية النسبة (طول إلى قطر) تناسب الخراطة السويسرية.

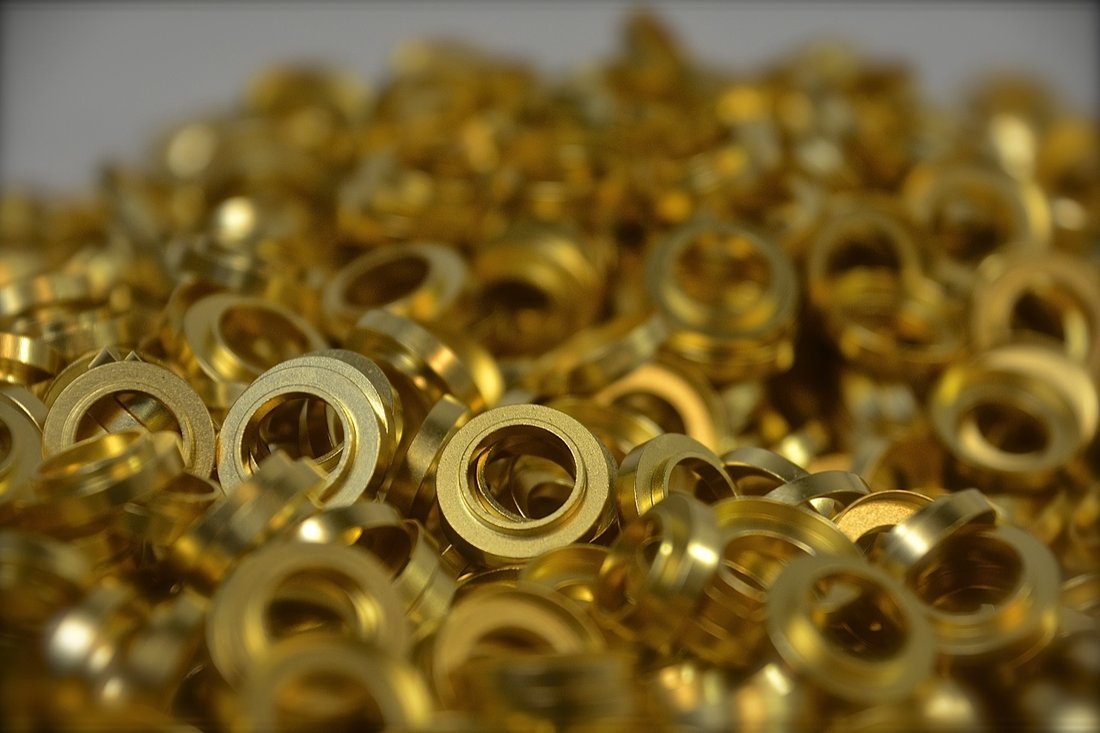

التبريد السائل والأجزاء الملامسة للماء
لموصلات التبريد السائل ومباعِدات الموائع الملامسة لمياه الشرب تُغطّى متطلبات محتوى الرصاص (مثل قواعد مياه الشرب المعمول بها) بالسبائك الخالية من الرصاص (CW724R، C69300، NSF/ANSI 372)، وسبيكة CW724R مدرجة في القائمة الإيجابية الأوروبية (القرار التنفيذي (EU) 2024/367) بالقيد 1658 وتستوفي حد 0.25% في الولايات المتحدة. أما النحاس المقاوم لنزع الزنك DZR CW602N (ISO 6509-1) فيحتوي على الرصاص (1.7–2.8%)، ومجاله مقاومة نزع الزنك في التبريد السائل. وتبقى الخاصية المذكورة خاصية مادة لا اعتماداً ممنوحاً، ويتولى المشتري الاعتماد النهائي للقطعة في تطبيقها.
ضبط الجودة والشهادات
فحص أبعاد على جهاز قياس الإحداثيات (CMM) وقياس بصري بمعدات معايَرة؛ ضبط إحصائي للعمليات (SPC) على الخصائص الحرجة، وفحص 100% للأبعاد الحرجة مع خطط معاينة AQL لسائر الأبعاد. نصدر شهادة فحص المواد EN 10204 3.1 مع كل شحنة وشهادة 3.2 عند الطلب، إضافة إلى تقرير فحص أول قطعة (FAIR) وملفات PPAP عند الطلب. نظام إدارة معتمد وفق ISO 9001 وISO 14001 وISO 45001 (DQS). ويبقى الاعتماد النهائي للقطعة في تطبيقها مسؤولية المشتري.
صفحات ذات صلة
من الرسم الفني إلى القطعة المورَّدة.
اقرأ المزيد ←قطع نحيلة بدقة حتى ±0.005 mm.
اقرأ المزيد ←Bushings — محامل وموجهات وفواصل.
اقرأ المزيد ←CW724R — للأجزاء الملامسة للماء.
اقرأ المزيد ←CuZn39Pb3 — البيانات الفنية.
اقرأ المزيد ←القائمة الكاملة للقطاعات.
اقرأ المزيد ←التصنيع والسبائك والتفاوتات والتصدير.
اقرأ المزيد ←أدلة عن السبائك والتفاوتات والمعايير.
اقرأ المزيد ←عرض سعر خلال 24 ساعة.
حدّدوا المادة والتفاوتات والطلاء والكميات (رسم 2D/3D أو ملف STEP). مصنع في جامناجار، الهند — تصدير إلى أكثر من 40 دولة، ISO 9001 / 14001 / 45001.
صفحتا عرض السعر والاتصال باللغة الإنجليزية (English).
الأسئلة الشائعة
لا. نصنع القطع النحاسية المخروطة داخل الموصلات والوحدات الإلكترونية — أطراف توصيل، ومسامير ضغط، وفواصل PCB، وأطراف تأريض — حسب رسم العميل، وليست موصلات جاهزة.
للأطراف عالية التيار نستخدم النحاس الأحمر Cu-ETP (C11000) بموصلية ~100% IACS، وللقطع القياسية نحاس الخراطة CW614N، مع طلاء نيكل أو قصدير أو ذهب لتحسين التلامس وقابلية اللحام.
نعم. لموصلات التبريد السائل والأجزاء الملامسة لمياه الشرب نوفر النحاس السيليكوني الخالي من الرصاص CW724R وC69300 (NSF/ANSI 372)؛ فحيث تسري متطلبات محتوى الرصاص لمياه الشرب (القائمة الإيجابية الأوروبية، وحد 0.25% في الولايات المتحدة) تُستخدم سبيكة CW724R. أما النحاس المقاوم لنزع الزنك DZR CW602N (ISO 6509-1) فيحتوي على الرصاص، ونوفره للتبريد السائل.
تفاوتات أقطار IT6–IT8 وحتى ±0.005 mm للأقطار الدقيقة على المخارط السويسرية، وخشونة Ra 0.4–1.6 µm، مع شهادة فحص المواد EN 10204 3.1 مع كل شحنة و3.2 عند الطلب.
المصادر والمراجع
تُراجَع تسميات السبائك والمواصفات والخصائص المذكورة في هذه الصفحة مقابل المصادر التالية. وللمواصفة الشرائية ارجعوا دائماً إلى الإصدار الساري من المواصفة.
آخر مراجعة: سبتمبر 2026. قيم التفاوتات وخشونة السطح والسماكات استرشادية وتُؤكَّد لكل بُعد في الرسم؛ وللتطبيقات الحرجة تحققوا من الإصدار الساري للمواصفة واطلبوا شهادة EN 10204 3.1 مع الشحنة.
