القطع النموذجية

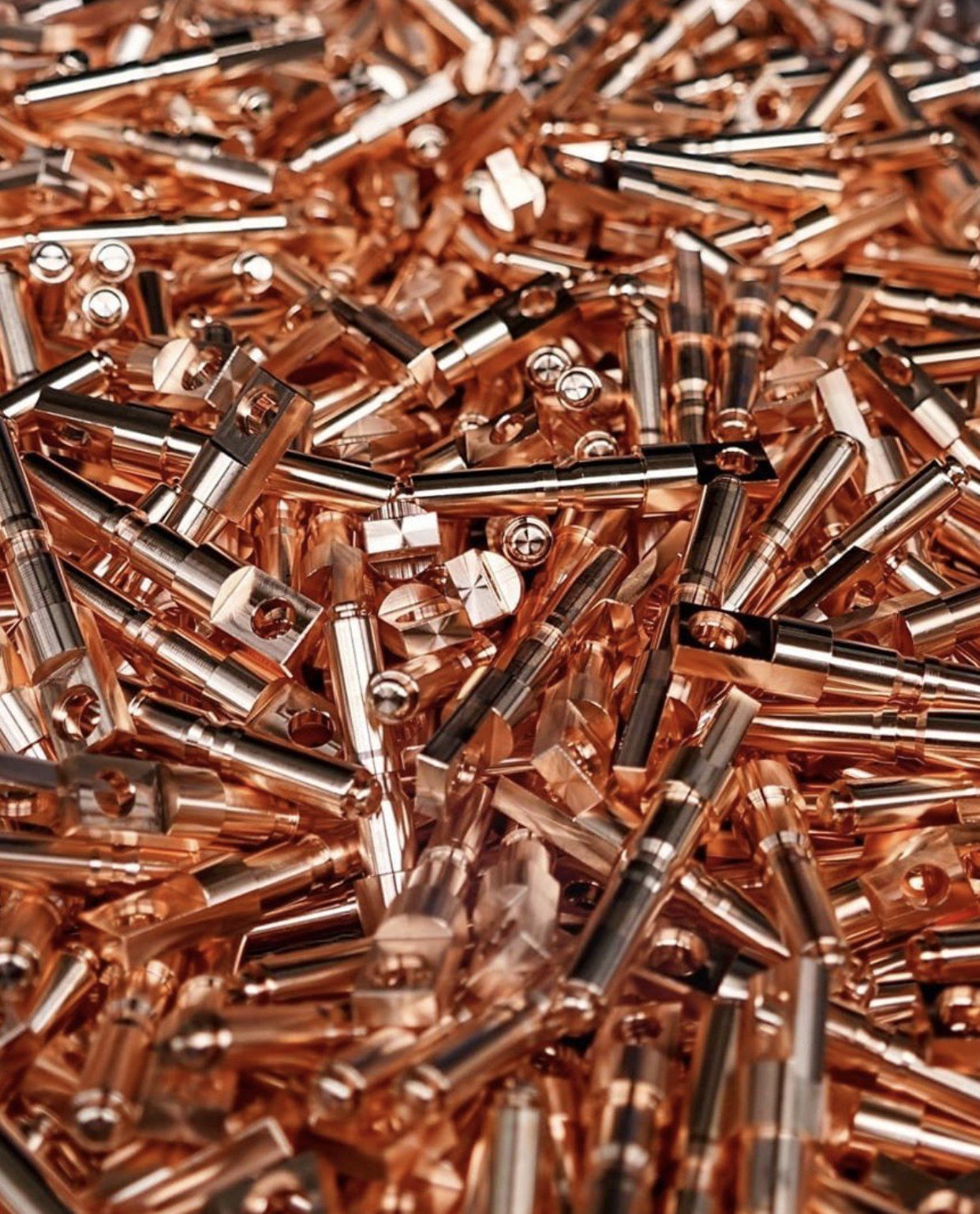

أطراف توصيل ومساند حاملة للتيار، وموصلات وكتل قضبان التوزيع (busbar)، وحلمات وأكمام الكابلات، وقطع التلامس والجسور، وبراغي وصواميل الأطراف، وفواصل وأعمدة عازلة (standoffs)، وقضبان الحياد والتأريض، وأطراف التأريض. كلها خراطةً من القضبان حسب الرسم.
قطع لهذه الصناعة
التطبيق في الصناعة
قطع لأجهزة القطع ولوحات التوزيع
أطراف توصيل وموصلات قضبان وقطع تلامس وتأريض — بموصلية عالية وطلاء يخفض مقاومة التلامس.
المواد والسبائك
للموصلية العالية نستعمل النحاس الأحمر Cu-ETP (C11000) بموصلية تقارب 100% IACS؛ وللقطع الميكانيكية الحاملة للتيار النحاس الأصفر CW614N وCW617N لتوازن الموصلية وقابلية التشغيل والمتانة. وحيث تلامس القطعة مياه الشرب — كوصلات التأريض في أنظمة السباكة — تتوفر السبائك المقاومة لنزع الزنك CW602N (DZR) والخالية من الرصاص CW724R.
| السبيكة | رقم المادة | المواصفة | قابلية التشغيل | الاستخدام النموذجي |
|---|---|---|---|---|
| CW614N (CuZn39Pb3) | 2.0401 | EN 12164 | ممتازة (~100%) | أطراف وقطع تلامس مخروطة |
| CW617N (CuZn40Pb2) | 2.0402 | EN 12165 | جيدة جداً (~90%) | قطع مطروقة على الساخن ثم مشغّلة |
| Cu-ETP (C11000) | 2.0060 | EN 13601 | متوسطة | نحاس أحمر موصل (~100% IACS) |
| CW602N (CuZn36Pb2As) | 2.0372 | DZR · ISO 6509 | جيدة | مقاوم لنزع الزنك (تلامس المياه) |
| CW724R (CuZn21Si3P) | 2.0530 | خالٍ من الرصاص | جيدة (~80%) | نحاس سيليكوني خالٍ من الرصاص |
قضبان وفق EN 12163/12164؛ سبائك موصلة أخرى (CuTeP C14500، CW510L) عند الطلب.
التشطيبات السطحية للتلامس
لخفض مقاومة التلامس ومقاومة التآكل ننفذ طلاء نيكل وقصدير وفضة على أسطح التلامس والأطراف؛ ويمكن توريد القطع بحالة التشغيل دون طلاء عند الطلب.
| المعالجة | السماكة النموذجية | الوظيفة |
|---|---|---|
| طلاء قصدير | 3–15 µm | تلامس كهربائي وقابلية لحام |
| طلاء نيكل إلكتروليتي | 5–20 µm | طبقة حاجزة وحماية |
| طلاء نيكل كيميائي | 5–25 µm | طبقة منتظمة على الأشكال المعقدة |
| طلاء فضة | 3–12 µm | أدنى مقاومة تلامس |
| جلفنة + تخميل | 5–15 µm | حماية من التآكل |
التفاوتات والدقة
تفاوتات عامة ISO 2768-m/-f، وتفاوتات أقطار IT6–IT8 وحتى ±0.005 mm للأقطار الدقيقة، وخشونة سطح حتى Ra 0.4 µm على أسطح التلامس؛ أسنان مترية ISO 6g/6H وأسنان أنابيب BSP. الأقطار المخروطة من Ø 2 mm إلى Ø 150 mm على المخارط CNC، والقطع الطويلة النحيلة على المخارط السويسرية بأقطار Ø 2–32 mm.
ضبط الجودة والشهادات
فحص أبعاد على جهاز قياس الإحداثيات (CMM) وقياس بصري بمعدات معايَرة، وضبط إحصائي للعمليات (SPC) على الخصائص الحرجة. نصدر شهادة فحص المواد EN 10204 3.1 مع كل شحنة وشهادة 3.2 عند الطلب، إضافة إلى تقرير فحص أول قطعة (FAIR) وملفات PPAP. نظام إدارة معتمد وفق ISO 9001 وISO 14001 وISO 45001 (DQS). ويبقى الاعتماد النهائي للقطعة في تطبيقها الكهربائي مسؤولية المشتري.
صفحات ذات صلة
من الرسم الفني إلى القطعة المورَّدة.
اقرأ المزيد ←خراطة CNC وسويسرية بدقة عالية.
اقرأ المزيد ←CuZn39Pb3 — البيانات الفنية.
اقرأ المزيد ←Bushings — محامل وموجهات وفواصل.
اقرأ المزيد ←CW724R — لتلامس المياه.
اقرأ المزيد ←القائمة الكاملة للقطاعات.
اقرأ المزيد ←عرض سعر خلال 24 ساعة.
حدّدوا المادة والتفاوتات والطلاء والكميات (رسم 2D/3D أو ملف STEP). مصنع في جامناجار، الهند — تصدير إلى أكثر من 40 دولة، ISO 9001 / 14001 / 45001.
صفحتا عرض السعر والاتصال باللغة الإنجليزية (English).
الأسئلة الشائعة
لا. نصنع القطع النحاسية المخروطة داخل الأجهزة الكهربائية ولوحات التوزيع — أطراف التوصيل، وموصلات القضبان، وقطع التلامس، وقطع التأريض، وحلمات الكابلات — حسب رسم العميل، ولا نورّد القاطع أو اللوحة كمنتج نهائي.
لأعلى موصلية نستعمل النحاس الأحمر Cu-ETP (C11000) بموصلية تقارب 100% IACS، وللقطع الميكانيكية الحاملة للتيار نستعمل النحاس الأصفر CW614N الذي يوازن بين الموصلية وقابلية التشغيل والمتانة.
نعم — طلاء نيكل وقصدير وفضة لخفض مقاومة التلامس ومقاومة التآكل؛ ويمكن توريد القطع بحالة التشغيل دون طلاء عند الطلب.
نعم — أسنان مترية ISO 6g/6H وأسنان BSP، وتفاوتات أقطار IT6–IT8 وحتى ±0.005 mm للأقطار الدقيقة، مع خشونة سطح حتى Ra 0.4 µm على أسطح التلامس.
المصادر والمراجع
تُراجَع تسميات السبائك والمواصفات والخصائص المذكورة في هذه الصفحة مقابل المصادر التالية. وللمواصفة الشرائية ارجعوا دائماً إلى الإصدار الساري من المواصفة.
آخر مراجعة: يوليو 2026. قيم التفاوتات وخشونة السطح والسماكات استرشادية وتُؤكَّد لكل بُعد في الرسم؛ وللتطبيقات الحرجة تحققوا من الإصدار الساري للمواصفة واطلبوا شهادة EN 10204 3.1 مع الشحنة.
